AC Quelle ACS Power Source

Netzsimulator

Die AC-Quellen ACS POWER SOURCE gehören derzeit zu den besten und modernsten

Netzsimulatoren, die auf dem Markt erhältlich sind.

Überall dort, wo Netze, egal ob 1- oder 3 phasig, mit all ihren Eigenschaften und möglichen Störgrößen

simuliert werden müssen, finden die AC-Quellen der ACS-Serie Anwendung.

Vielfältige Features und Optionen machen den Einsatz dieser AC-Quellen nahezu überall möglich.

Für den Fall, daß die reichhaltige Palette der Standardprodukte mit ihren diversen Möglichkeiten einen

Anwendungsfall nicht trifft, wird die Möglichkeit von Modifikationen oder rein kundenspezifischen Lösungen

geboten. Setzen Sie sich einfach mit uns in Verbindung.

Downloadmöglickeit: Technisches Handbuch ACS Power Source

Technisches Handbuch ACS Power Source

Kurzübersicht ACS Power Source Serie

Technische Beschreibung ACS PSII

Downloadbereich:

ACS Control

LAN/USB-CD

Treiber 64

Die konsequente Weiterentwicklung der Netzsimulatoren ACS POWER SOURCE
liefert nun die ACS POWER SOURCE II als Ergebnis DC - 15000Hz, U- und I-Konstant, AC- und DC-Ausgang. 30 frei programmierbare Kurven, 3600 Punkte

Ausstattung
Integrierte Schnittstelle RS 232 standard
U- und I-Konstant
AC Spannung 0 - 300 Vrms ( 700 Vrms Option )
DC Spannung 0 - 425 Voltdc ( 1kV Option )
Frequenz DC, 1 - 500 Hz ( 15 kHz Option )
Betrieb auch unter schwierigen Lastbedingungen möglich
Phasengetriggertes Einschalten
Externer Oszillatoreingang
Messungen Urms, Irms, Ipeak, Pwirk, VA, cos Phi, Crestfaktor
Senseleitungen für Messwerterfassung

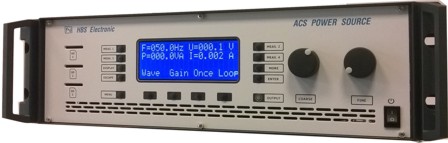

Lasttrennrelais integriert	Geräteansicht mit optionaler Frontbedienung
Option WAVE: 30 frei programmierbare Kurven, 3600 Punkte; SD Slot
Option SEQ: 20 frei programmierbare Sequenzen z.B. zur Bordnetzsimulation von Flugzeugen	Softwaretool: ACS CONTROL Manual ACS CONTROL

Vereinbaren Sie mit uns einen Vorführungstermin!

Typen ACS PS II

Typ	Leistung	Ausgangsspannung	Strom rms / Peak
ACS 400/500	500 VA *	0 - 300 Vrms / 425 Vdc	3,00 A / 8,0 A
ACS 800/1000	1000 VA *	0 - 300 Vrms / 425 Vdc	6,00 A / 20,0 A
ACS 1600/2000	2000 VA *	0 - 300 Vrms / 425 Vdc	12,00 A / 40,0 A
ACS 2200/2750	2750 VA *	0 - 300 Vrms / 425 Vdc	16,00 A / 60,00
ACS 3000/3750	3750 VA *	0 - 300 Vrms / 425 Vdc	20,00 A / 80,0 A
ACS 4600/5750	5750 VA *	0 - 300 Vrms / 425 Vdc	30,00 A / 100,0 A
ACS 6000	6000 VA	0 - 300 Vrms / 425 Vdc	40,00 A / 120,0 A

* Erweiterter Leistungsbereich für 1 Minute

Typen ACS PS II - Dreiphasengeräte

Typ	Leistung	Ausgangsspannung	Strom rms / Peak
ACS 1200/1500	1500 VA *	3 x 0 - 300 Vrms / 425 Vdc	3 x 3,00 A / 8,0 A
ACS 2400/3000	3000 VA *	3 x 0 - 300 Vrms / 425 Vdc	3 x 6,00 A / 20,0 A
ACS 4800/6000	6000 VA *	3 x 0 - 300 Vrms / 425 Vdc	3 x 12,00 A / 40,0 A
ACS 6600/8250	8250 VA *	3 x 0 - 300 Vrms / 425 Vdc	3 x 16,00 A / 60,0 A
ACS 9000/3750	11250 VA *	3 x 0 - 300 Vrms / 425 Vdc	3 x 20,00 A / 80,0 A
ACS 13800/17250	17250 VA *	3 x 0 - 300 Vrms / 425 Vdc	3 x 30,00 A / 100,0 A
ACS 18000	18000 VA *	3 x 0 - 300 Vrms / 425 Vdc	3 x 40,00 A / 120,0 A

Option	Beschreibung

F1	Frequenzbereich 1 - 1000 Hz
F2	Frequenzbereich 1 - 2000 Hz
FX	Frequenzbereich bis 15000 Hz (bei reduzierten Ausgangsparametern)
HV	Ausgangsspannungsbereich 500 Vrms / 700 Vdc, Strom - 40 %
XHV	Ausgangsspannungsbereich 700 Vrms / 1000 Vdc, Strom - 50 %, Cpeak = 1,5 x Irms Andere Spannungen auf Anfrage
T	Ext. Oszillatoreingang, galv. getrennt
IEEE 488	IEEE 488.2 Schnittstelle, Auflösung 12 Bit
USB, LAN	Schnittstellen USB, LAN (Option LAN inkl. USB)
SEQ	Sequenzprogrammierung z.B. für die Simulation von Flugzeugbordnetzen
RCC	Hochgeschwindigkeitsstromregelung
AFL	Simulation Flugfeldbeleuchtung durch schnelle Konstantstromregelung mit dynamischem Innenwiderstand und Softstart
WAVE	30 frei programmierbare Kurven, 3600 Punkte

Typenübersicht

Typ ACS PS II

400/500

800/1000

1600/2000

2200/2750

3000/3750

4600/5750

6000

Leistung (VA)

400 / 500

800/1000

1600/2000

2200/2750

3000/3750

4600/5750

60000

Ausgangsspannungsbereich

Standard

0-300VAC

0-425VDC

0-300VAC

0-425VDC

0-300VAC

0-425VDC

0-300VAC

0-425VDC

0-300VAC

0-425VDC

0-300VAC

0-425VDC

0-300VAC

0-425VDC

Ausgangsspannungsbereich (Option HV)

0-500VAC

0-700VDC

0-500VAC

0-700VDC

0-500VAC

0-700VDC

0-500VAC

0-700VDC

0-500VAC

0-700VDC

0-500VAC

0-700VDC

0-500VAC

0-700VDC

Ausgangsspannungsbereich

(Option XHV)

0-700VAC

0-1000VDC

0-700VAC

0-1000VDC

0-700VAC

0-1000VDC

0-700VAC

0-1000VDC

0-700VAC

0-1000VDC

0-700VAC

0-1000VDC

0-700VAC

0-1000VDC

Max. Strom rms

(Option HV)

(Option XHV)

3,0 A

1,8 A

1,5 A

6,0 A

3,6 A

3,0 A

12,0 A

7,2 A

6,0 A

16,0 A

9,6 A

8,0 A

20,0 A

12,0 A

10,0 A

30,0 A

18,0 A

15,0 A

40,0 A

24,0 A

20,0 A

Max. DC Strom

(Option HV)

(Option XHV)

3,0 A

1,8 A

1,5 A

6,0 A

3,6 A

3,0 A

12,0 A

7,2 A

6,0 A

16,0 A

9,6 A

8,0 A

20,0 A

12,0 A

10,0 A

30,0 A

18,0 A

15,0 A

40,0 A

24,0 A

20,0 A

Max. period. Spitzenstrom

(Option HV)

(Option XHV)

8,0 A

4,8 A

4,0 A

20,0 A

12,0 A

10,0 A

40,0 A

24,0 A

20,0 A

60,0 A

36,0 A

30,0 A

80,0A

48,0 A

40,0 A

100,0 A

60,0 A

50,0 A

120,0 A

72,0 A

60,0 A

Netzregelung

0,1%

Lastregelung @ P_nom

0,1%

Klirrfaktor @ P_nom bei Ohmscher Last

<0,2%

0,2%

Programmiergenauigkeit AC

0,1%

(10-400Hz)

0,1%

(10-400Hz)

0,1%

(10-400Hz)

0,1%

(10-400Hz)

0,1%

(10-400Hz)

0,1%

(10-400Hz)

0,1%

(10-400Hz)

Programmiergenauigkeit DC

0,1%

Programmiergenauigkeit Strom

0,2%

(40-400Hz)

0,2%

(40-400Hz)

0,2%

(40-400Hz)

0,2%

(40-400Hz)

0,2%

(40-400Hz)

0,2%

(40-400Hz)

0,2%

(40-400Hz)

Programmiergenauigkeit Frequenz

0,1Hz

Programmiergenauigkeit Phasenwinkel

0,1 °

0,1°

Frequenz Standard

Frequenz (Option F1)

Frequenz (Option F2)

Frequenz (Option FX)

500Hz

1 kHz

2 kHz

15 kHz

500Hz

1 kHz

2 kHz

15 kHz

500Hz

1 kHz

2 kHz

15 kHz

500Hz

1 kHz

2 kHz

15 kHz

500Hz

1 kHz

2 kHz

15 kHz

500Hz

1 kHz

2 kHz

15 kHz

500Hz

1 kHz

2 kHz

15 kHz

Ext. Oszillatoreingang

Frequenz Standard

Frequenz (Option F1)

Frequenz (Option F2)

Frequenz (Option FX)

20Vss

DC-500 Hz

DC-1 kHz

DC-2 kHz

DC-15 kHz

20Vss

DC-500 Hz

DC-1 kHz

DC-2 kHz

DC-15 kHz

20Vss

DC-500 Hz

DC-1 kHz

DC-2 kHz

DC-15 kHz

20Vss

DC-500 Hz

DC-1 kHz

DC-2 kHz

DC-15 kHz

20Vss

DC-500 Hz

DC-1 kHz

DC-2 kHz

DC-15 kHz

20Vss

DC-500 Hz

DC-1 kHz

DC-2 kHz

DC-15 kHz

20Vss

DC-500 Hz

DC-1 kHz

DC-2 kHz

DC-15 kHz

Spannungsmessung rms

0,2%

(40-400Hz)

0,2%

(40-400Hz)

0,2%

(40-400Hz)

0,2%

(40-400Hz)

0,2%

(40-400Hz)

0,2%

(40-400Hz)

0,2%

(40-400Hz)

Strommessung rms

0,2%

(40-400Hz)

0,2%

(40-400Hz)

0,2%

(40-400Hz)

0,2%

(40-400Hz)

0,2%

(40-400Hz)

0,2%

(40-400Hz)

0,2%

(40-400Hz)

Spitzenstrommessung

0,8%

Leistungsmessung

0,2%

(40-400Hz)

0,2%

(40-400Hz)

0,2%

(40-400Hz)

0,2%

(40-400Hz)

0,2%

(40-400Hz)

0,2%

(40-400Hz)

0,2%

(40-400Hz)

Ext. Oszillatoreingang mit galvanischer Trennung

Option

Schnittstellen mit galvanischer Trennung

RS232, IEEE488,USB,LAN

Option

RS232 standard

Option

RS232 standard

Option

RS232 standard

Option

RS232 standard

Option

RS232 standard

Option

RS232 standard

Option

RS232 standard

Eingangsspannung Standard (Andere Spannungen auf Anfrage)

230VAC +/- 15%

115VAC +/- 10% 3x400VAC

230VAC +/- 15% 115VAC +/- 10%

3x400VAC

230VAC +/- 15%

115VAC +/- 10%

3x400VAC

230VAC +/- 15% 115VAC +/- 10%

3x400VAC

230VAC +/- 15%

115VAC +/- 10%

3x400VAC

230VAC +/- 15%

115VAC +/- 10%

3x400VAC

230VAC +/- 15%

115VAC +/- 10%

3x400VAC

Abmessungen und Gewicht

9’’ x 3U x 590mm

17,0 kg

19’’ x 3U x 590mm

19,0 kg

19’’ x 6U x 590mm

32,0 kg

19’’ x 6U x 590mm

34,0 kg

19’’ x 6U x 590mm

38,0 kg

19’’ x 12U

64,0 kg

19’’ x 12U

70,0 kg
