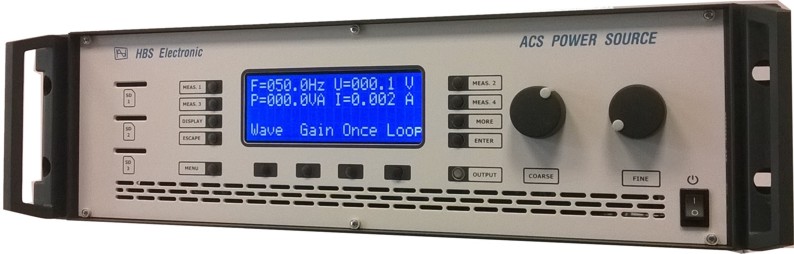

ACS WAVE





ACS TSA

Arbiträre AC-Quelle



Universalversorgung SNT-Box

50 - 800 VDC / 1,2 kW



SNT-Box 1,2 kW







aktualisiert: 03.05.18



Franke Industrievertretungen

Info@franke-iv.de





Elektronische Lasten - DC und AC Lasten

Elektronische Lasten für hohe und höchste Anforderungen.

Die ungeheuere Breite der Produktpalette deckt jede nur denkbare Anforderung ab.

Lastleistungen von 200 Watt bis zu mehreren kW dokumentieren dies eindrucksvoll.

Alle Lasten der Produktfamilien sind sowohl handbedienbar als auch über Schnittstellen programmierbar.

Typische Anwendungen sind die Bereiche Leistungselektronik, Stromversorgungen, Photovoltaik und Brennstoffzellen.

Mit Hilfe der elektronischen Lasten können gesicherte Meßwertaufnahmen erfaßt und dokumentiert werden.







weitere elektronische Lasten: ARRAY DC Lasten




TypKurzdaten
elektronische Last 80VDC/150A galvanisch getrennte Steuer-Ein und -ausgänge
elektronische Last 80VDC/150A
AC/DC Last 0-260V / DC 0-300V/ 13A
elektronische Last 80V / 25A 200W
elektronische 3 fach Last für Wechselspannung und Gleichspannung, für Spannungen bis 80V und Ströme bis 25A, einzelne Lasteinheiten parallel schaltbar
elektronische Last für Wechsel- und Gleichspannung, bis 80V / 25A 300W
Wechselspannungsvorsatz
elektronische Last 2,5V-80V / 50A Fernbedienung 0-5V, Rampenfunktion realisierbar
0- Ohm Last 0V... 80V/max.50A
elektronische Last 2,5V-80V /50A Fernbedienung 0-10V



     Datenblatt

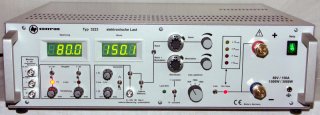

Typ 3223.1
Kurzdaten elektronische Last 80VDC/150A galvanisch getrennte Steuer Ein und -ausgänge
Beschreibung elektronische Last 2,5V bis 80V max.150A (auch optional als 0-Ohm Last lieferbar Typ 3223.2)
Anzeigen LED Anzeigen 3½- stellig grün leuchtend, 14mm, Genauigkeit 0,2% + 1 digit für Spannung und Strom getrennt
Eingangsspannung 2,5VDC... 80VDC)
Ausgangsstrom Laststrom in 3 Bereichen 10mA - 50A 20mA - 100A 30mA - 150A
Ausgangsleistung 1500W / 3000W kurzzeitig
Dauerleistung 1500W
Kurzeitbelastbarkeit 3000W max. 5min
Ausregelzeit Bereich 1= 9µs Bereich 2= 15µs Bereich 3= 22µs
Anschluss Eingang 10mm Messing Schraubbolzen mit zusätzlicher Bohrung für 4mm Laborstecker
Einstellung Ia Kombination aus Wendelpotentiometer mit Getriebe und Potentiometer 270° Drehwinkel jeweils für Basis und Modulationswert
Geräte-Eigenschaften Betriebsarten I-const.; R-const. und U-const, Limit Funktion für U und I einstellbar, eingebauter Funktionsgenerator Rechteck, Dreieck, Entladefunktion für Akkus,umfangreiche Schutzschaltungen Steuereingänge und Monitorausgänge potential getrennt
Kühlung temperaturgeregelte Lüfter
Gewicht ca.16kg
Gehäuse Stahlblechgehäuse (optional auch als 19" Baugruppenträger einsetzbar mit Umbausatz Typ 6014.0)
Abmessungen 445 x 134 x 410
Schutzgrad/Klasse IP 30 / I
Farbe RAL 7036 / RAL 7035
Sonstiges Für weitere technische Daten, bitte das Datenblatt herunterladen!



     Datenblatt

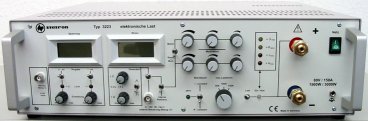

Typ 3223.3
Kurzdaten elektronische Last 80VDC/150A
Beschreibung elektronische Last 2,5V bis 80V max.150A, LCD Anzeigen 13mm
Anzeigen LCD Anzeigen 13mm Genauigkeit 0,2% + 1Digit für Spannung und Strom getrennt
Eingangsspannung 2,5VDC ... 80VDC
Ausgangsstrom Laststrom in 3 Bereiche 10mA-50A; 20mA-100A und 30mA-150A
Ausgangsleistung 1500W / 3000W kurzzeitig
Dauerleistung 1500W
Kurzeitbelastbarkeit 3000W max. 5min.
Ausregelzeit Bereich 1=9µs; Bereich 2=15µs und Bereich 3=22µs
Anschluss Eingang 10mm Messingbolzen mit zusätzlicher Bohrung für 4mm Laborstecker
Einstellung Ia Kombination aus 3 Stück Potentiometer 270° jeweils für Basis und Modulationswert
Geräte-Eigenschaften Betriebsarten I-const; R-const. und U-const.; Limit Funktion für U und I einstellbar; eingebauter Funktionsgenerator Rechteck, Dreieck; Entladefunktion für Akkus, umfangreiche Schutzschaltungen, Steuereingänge und Monitorausgänge nicht galvanisch getrennt
Kühlung temperaturgeregelte Lüfter
Gewicht ca.16kg
Gehäuse Stahlblechgehäuse (optional auch als 19" Baugruppenträger einsetzbar mit Umbausatz Typ 6014.0)
Abmessungen 445 x 134 x 410
Schutzgrad/Klasse IP 30/I
Farbe RAL 7036 / RAL 7035
Stabilität Ua bei Änderung Ue
Sonstiges Für weitere technischen Daten, bitte das Datenblatt herunter laden!



     Datenblatt

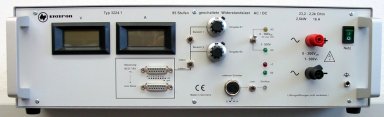

Typ 3224.1
Kurzdaten AC/DC Last 0-260V / DC 0-300V/ 13A
Beschreibung geschaltete Last für AC und DC
Anzeigen LCD Anzeigen 13mm 3½-stellig
Eingangsspannung 230V / 50Hz
Ausgangsstrom 13A
Dauerleistung 2200 W
Kurzeitbelastbarkeit 3900W für ca.10min nach Kaltstart
Anschluss Eingang 3 polige Netzleitung mit Schutzkontaktstecker
Anschluss Ausgang 4mm Sicherheitsbuchsen
Geräte-Eigenschaften geschaltete Last für DC und AC, Einstellung der Last über Potentiometer oder über Schnittstelle 7 Bit TTL Pegel,vielfältige Schutzschaltungen
Kühlung temperaturgeregelte Lüfter
Gewicht ca.16kg
Gehäuse Auftischgerät mit Umbausatz 6014.0 als 19" Einschub verwendbar
Abmessungen 445 x 134 x 450mm
Schutzgrad/Klasse I
Farbe RAL 7035



      Datenblatt

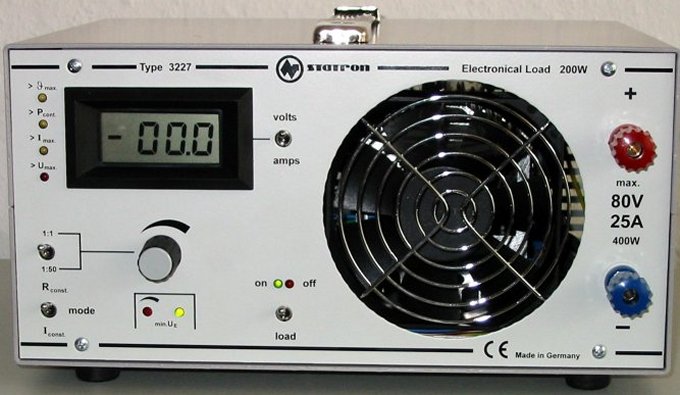

Typ 3227.1
Kurzdaten elektronische Last 80V / 25A 200W
Beschreibung elektronische Last mit umfangreichen Schutzschaltungen, kompakter Aufbau, Unterspannungsschwelle einstellbar; Last EIN/AUS-Schalter; parallel schaltbar
Anzeigen 3½-stellige LCD Anzeige umschaltbar für Spannung und Strom
Eingangsspannung Lasteingang: 1 - 80VDC ; Netzeingang: 230VAC 50-60Hz 5VA
Trennung Eingang/Ausgang galvanisch getrennt erdfrei
Dauerleistung 200W
Kurzeitbelastbarkeit 400W
Leerlaufstromaufnahme 0,02A AC
Anschluss Eingang Apparateklemmen 4mm schraub- und steckbar
Einstellung Ua Unterspannungschwelle durch verdeckten Einstellregler hinter Front
Einstellung Ia Wendelpotentiometer für Laststrom und Widerstand
Geräte-Eigenschaften siehe Datenblatt N1-2.pdf
Kühlung geregelter Lüfter
Gewicht 4,0kg
Gehäuse Tischgerät
Abmessungen 245 x 135 x 220
Schutzgrad/Klasse IP 30 / I
Farbe RAL 7035
Sonstiges einstellbare Unterspannungsabschaltung;R-const und I-const. Betrieb wählbar



   Datenblatt

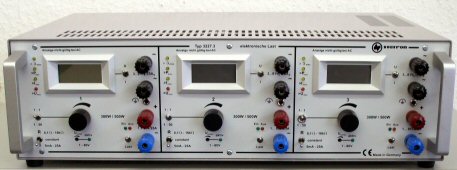

Typ 3227.3
Kurzdaten elektronische 3 fach Last für Wechselspannung und Gleichspannung, für Spannungen bis 80V und Ströme bis 25A, einzelne Lasteinheiten parallel schaltbar
Beschreibung kompakter Aufbau von 3 Stück Lasteinheiten in einem Gehäuse, umfangreiche Schutzschaltungen, einstellbare Unterspannungsabschaltung, Last EIN / AUS Schalter, umschaltbare LCD Anzeige (nur für DC Betrieb)
Anzeigen 3 ½ - stellige LCD Anzeige für Spannung und umschaltbar für Strom im DC Bereich
Eingangsspannung Lasteingangsspannung DC: 1 bis 80V je Last Lasteingangsspannung AC:3Vs bis 81Vs je Last über eingebauten Brückengleichrichter
Trennung Eingang/Ausgang galvanisch getrennt erdfrei
Ausgangsleistung 3x 300W
Dauerleistung 3x 300W (abhängig von den Umgebungsbedingungen)
Kurzeitbelastbarkeit 3x 500W für ca. 4min. aus dem Kaltstart
Leerlaufstromaufnahme 0,06A
Anschluss Eingang Netzeingan:Kaltgerätestecker an der Rückseite des Gerätes 230V 50Hz Lasteingang: Apparateklemmen 4mm an Front schraub- und steckbar externer Eingang EIN/AUS über 3 polige Diodenbuchse
Einstellung Ua Wendelpotentiometer 10 Gang für Last und Trimmer verdeckt für Einstellung U-const.
Einstellung Ia Wendelpotentiometer 10-Gang
Geräte-Eigenschaften Massebuchse an Front, Umschalter der Empfindlichkeit des Einstellbereiches des Wendelpotis, Lastabschaltung bei > Temp., >Pmax, > Umax., Verpolungsschutz, Überspannungsschutz, weitere Daten siehe Datenblatt



    Datenblatt

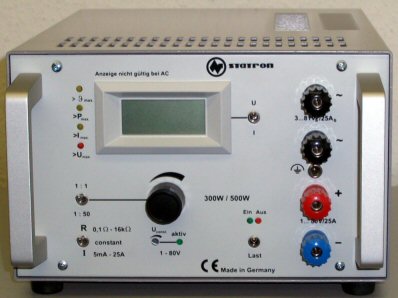

Typ 3227.31
Kurzdaten elektronische Last für Wechsel- und Gleichspannung, bis 80V / 25A 300W
Beschreibung kompakter Aufbau, einstellbare Unterspannungsabschaltung, Last EIN / AUS Schalter, parallel schaltbar, umschaltbare LCD Anzeige nur für DC Bereich Wechselspannungseingang über vorgeschalteten Brückengleichrichter
Anzeigen 3½ - stellige LCD Anzeige für Spannung und umschaltbar für Strom im DC Bereich
Eingangsspannung Lasteingangsspannung DC :1 bis 80V Lasteingangsspannung AC :3Vs bis 81Vs über Brückengleichrichter
Trennung Eingang/Ausgang galvanisch getrennt erdfrei
Ausgangsleistung 300W
Dauerleistung 300W (abhängig von den Umgebungsbedingungen)
Kurzeitbelastbarkeit 500W für ca. 4min aus dem Kaltstart
Leerlaufstromaufnahme 0,02A
Anschluss Eingang Netzeingang:Kaltgerätestecker an der Rückseite des Gerätes 230V 50 Hz Lasteingang: Apparateklemmen 4mm an Front schraub- und steckbar externer Eingang für Umschalter EIN/AUS nicht potentialfrei
Einstellung Ua Wendelpotentiometer 10 Gang für Last und Trimmer verdeckt für Einstellung U-const.
Einstellung Ia Wendelpotentiometer 10 Gang
Geräte-Eigenschaften Massebuchse an Front, Umschalter der Empfindlichkeit des Einstellbereiches des Wendelpotis, Lastabschaltung bei > Temp., > Pmax., > Umax., Verpolungsschutz, Überspannungsschutz weitere Daten siehe Datenblatt
Kühlung temperaturgeführter Lüfter
Gewicht 5 kg
Gehäuse Auftischgehäuse mit Tragegriffe an Front
Abmessungen 204 x 134 x 320
Schutzgrad/Klasse IP 30 / I
Farbe Front RAL 7035 Korpus RAL 7036
Sonstiges parallel schaltbar,externer Eingang EIN / AUS an der Rückseite über Diodenbuchse



   Datenblatt

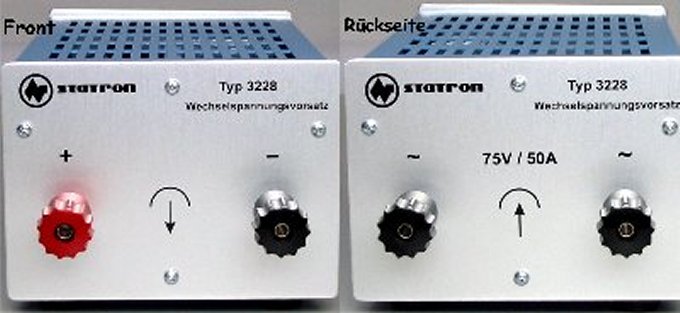

Typ 3228.0
Kurzdaten Wechselspannungsvorsatz
Beschreibung Wechselspannungsvorsatz für Elektronische Last Typ 3229.0
Eingangsspannung max.53VACeff bzw. 80Vss
Ausgangsspannung max.80VDC
Ausgangsstrom 50A
Ausgangsstrom Dauer 50A
Anschluss Eingang Apparateklemmen 4mm schraub- und steckbar
Anschluss Ausgang Apparateklemmen 4mm schraub- und steckbar
Geräte-Eigenschaften Brückengleichrichter im Gehäuse
Kühlung Konvektion
Gewicht 1,5kg
Gehäuse Tischgerät
Abmessungen 122x100x270
Schutzgrad/Klasse IP 30/I
Farbe RAL 7036 platingrau / silber eloxierte Frontplatte



    Datenblatt

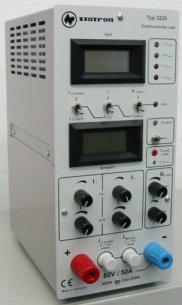

Typ 3229.0
Kurzdaten elektronische Last 2,5V-80V / 50A Fernbedienung 0-5V, Rampenfunktion realisierbar
Beschreibung Elektronische Last
Anzeigen 3½-stellige LCD 13mm Anzeigen für Eingangsspannung und Strom
Eingangsspannung 230VAC 50-60Hz
Trennung Eingang/Ausgang galvanisch getrennt erdfrei
Dauerleistung 400W
Kurzeitbelastbarkeit 800W
Leerlaufstromaufnahme 0,05A
Anschluss Eingang Apparateklemmen 4mm schraub- und steckbar
Einstellung Ia Wendelpotentiometer
Geräte-Eigenschaften siehe Datenblatt N1-1.pdf
Kühlung geregelter Lüfter
Gewicht 4,5kg
Gehäuse Tischgerät
Abmessungen 122x276x240
Schutzgrad/Klasse IP 30/I
Farbe RAL 7036 Korpus / RAL 7035 Frontplatte
Sonstiges von außen steuerbar, umfangreiche Schutzschaltungen, parallelschaltbar



    Datenblatt

Typ 3229.01
Kurzdaten 0- Ohm Last 0V... 80V/max.50A
Beschreibung 0-Ohm Last sonstige technische Daten wie 3229.0
Anzeigen 13mm LCD-Anzeigen 3½-stellig für Spannung und Strom getrennt
Eingangsspannung 0V ... 80V bei Einspeisung einer Hilfsspannung von 2,5V ...5V/max.50A auf Buchsen an der Rückwand
Trennung Eingang/Ausgang galvanisch getrennt, erdfrei
Ausgangsstrom Laststrom max. 50A
Dauerleistung 400W
Kurzeitbelastbarkeit 800W kurzzeitig
Leerlaufstromaufnahme 0,05A
Anschluss Eingang Apparateklemmen für Lasteingang, zusätzliche Apparateklemmen rückseitig für Hilfsspannung, BNC- Buchsen für Monitorausgang und externe Steuerung
Einstellung Ia Wendelpotentiometer Grob- und Feinregler
Geräte-Eigenschaften siehe Datenblatt N1-1.pdf 0-Ohm Last durch zusätzliche Einspeisung einer Hilfsspannung Betriebsarten:Iconst. und Rconst. externe Stromsteuerung mit 0...5V Strommonitor 0..5V
Kühlung geregelte Lüfterkühlung dadurch sehr leise
Gewicht 4,5kg
Gehäuse Tischgerät
Abmessungen 122x276x240mm
Schutzgrad/Klasse IP 30 / I
Farbe Korpus RAL 7036 / Front RAL 7035
Sonstiges umfangreiche Schutzschaltungen, parallel schaltbar extern steuerbar



   Datenblatt

Typ 3229.1
Kurzdaten elektronische Last 2,5V-80V /50A Fernbedienung 0-10V
Beschreibung elektronische Last mit 3½- stelligen Digitalanzeigen 2,5V-80V / max.50A
Anzeigen 3½ - stellige LCD Anzeigen 13mm für Spannung und Strom, LED für Anzeige der Schutzschaltungen
Eingangsspannung Netzeingangsspannung 230VAC 50Hz Lasteingangsspannung:2,5V-80VDC
Trennung Eingang/Ausgang galvanisch getrennt
Dauerleistung 400W
Kurzeitbelastbarkeit 800W
Leerlaufstromaufnahme 0,05A
Anschluss Eingang Apparateklemmen 4mm schraub- und steckbar
Einstellung Ia Wendelpotentiometer
Geräte-Eigenschaften siehe Datenblatt N2-1.pdf Fernsteuereingang 0-10V Monitorausgang 0-10V
Kühlung geregelter Lüfter
Gewicht 4,5kg
Gehäuse Tischgehäuse
Abmessungen 122x276x240mm
Schutzgrad/Klasse IP 30 / I
Farbe RAL 7036 Korpus RAL 7035 Frontplatte
Sonstiges über 0-10V fernsteuerbar auch mit verschiedenen externen Signalen, umfangreiche Schutzschaltungen, parallelschaltbar
