Die
Laborstromversorgungen / DC-Quellen unserer Partner sind in Technik und Ausstattung
sehr bewährt unter den DC Quellen. Durchdachte Konzepte in Verbindung mit modernster
Fertigungstechnik
lassenSpitzenprodukte entstehen, was sich unter anderem in der Reichhaltigkeit
der Serie manifestiert.
Hochleistungsquellen
bis 1 MW
ETS Laborstromversorgungen
Einfachausgang
Statron Mehrfachausgang
Statron
Mehrfachausgang
|
Typ
|
Kurzdaten
|
|
 2225.2
|
2x(0 - 24VDC
/ 0 - 6A)
|
|
2225.3 |
2x(0 -
48VDC / 0 - 3A)
|
|
2225.4 |
2x(0 - 35VDC / 0 - 5A) und 5V / 5A
|
|
2225.5 |
2x(0 - 24VDC
/ 0 - 10A)
|
|
2225.6 |
2x(0 -
30VDC / 0 - 5A)
|
|
2225.9 |
2x(0 -
60VDC / 0 - 2,5A)
|
|
2228.1 |
2x(0 -
35VDC / 0 - 4A)
|
|
2228.5 |
2x(0 - 24VDC / 0 - 10A) und 5V / 5A
|
|

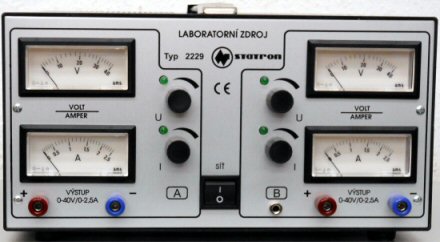

2229.1 |
2x(0 -
40VDC / 0 - 2,5A)Analoganzeigen
|
|

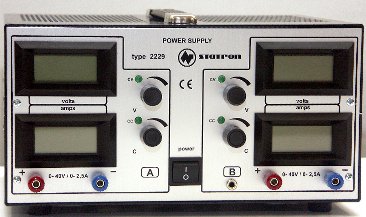

2229.2 |
2x(0 -
40VDC / 0 - 2,5A)Digitalanzeigen
|
|

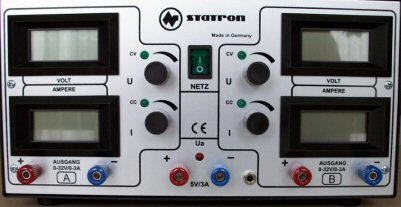

2229.5 |
2x(0 - 32VDC / 0 - 3A) und 5V / 3A
|
|

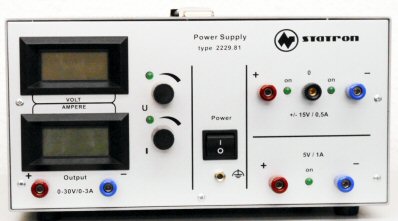

2229.81 |
0 - 30V /
0 - 3A ; +/- 15V / 0,5A ; 5V / 1A
|
|

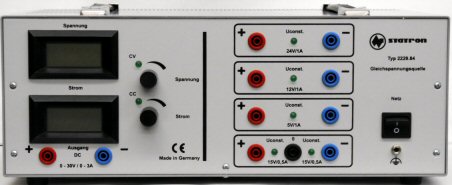

2229.84 |
Mehrfachspannungsquelle
6 fach
|
|

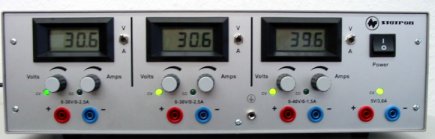

3225.1 |
2x(0 - 30V
/ 0 - 2,5A); 0 - 40V / 1,5A; 5V / 3A
|
|

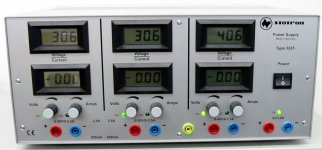

3225.3 |
2x(0 - 30V
/ 0 - 2,5A); 0 - 40V / 1,5A; 5V / 3A
|
|

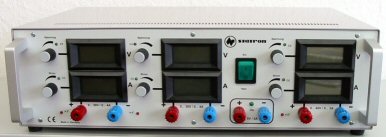

3225.71 |
2x(0-30V /
0-4A); 0-40V / 0-3A; 5V/5A
|
|

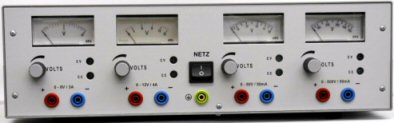

3226.3 |
0-500V/50mA;0-50V/50mA;
0-8V/3A;0-12V/4A
|
|
3262.1 |
2x (0 -
40V / 0 - 10A)
|
|

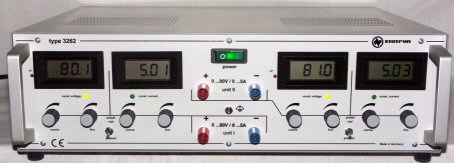

3262.3 |
2x (0 -
80V / 0 - 5A)
|
|
3262.4 |
2 x
(0-60V/ 0-5A)
|

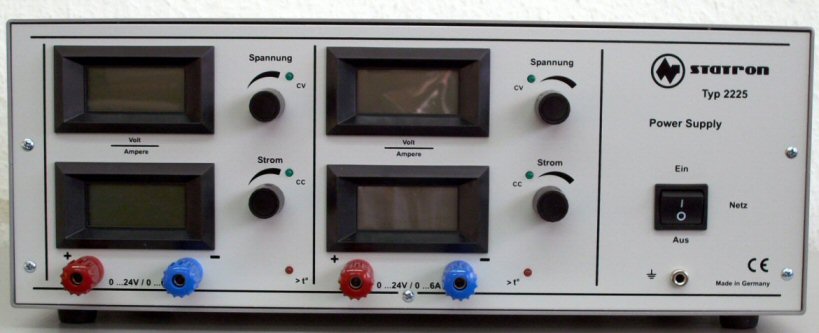

2225.2
|
|
|
Typ
|
2225.2
|
|
Kurzdaten
|
2x(0 -
24VDC / 0 - 6A)
|
|
Beschreibung
|
Gleichspannungsregler
Doppelspannungsquelle
|
|
Anzeigen
|
3½-stellige
LCD 13mm für Spannung und Strom je Quelle
|
|
Eingangsspannung
|
230VAC
50-60Hz
|
|
Trennung
Eingang/Ausgang
|
galvanisch
getrennt, erdfrei
|
|
Ausgangsspannung
|
2x 0...
24VDC
|
|
Ausgangsstrom
|
2x0...
6A
|
|
Ausgangsleistung
|
2x144W
|
|
Dauerleistung
|
2x144W
|
|
Kurzeitbelastbarkeit
|
2x144W
|
|
Spannungsstabilität
bei -7/+6% Netz
|
2mV
|
|
CV-Stabilität
Last 0-100%
|
50mV
|
|
CV-Restwelligkeit
Ueff
|
1mV
|
|
CC-Stabilität
bei -7/+6% Netz
|
3mA
|
|
CC-Stabilität
Last 0-100%
|
5mA
|
|
CC-Restwelligkeit
Ieff
|
2mA
|
|
Ausregelzeit
|
100µs
|
|
Kennlinie
|
Rechteck
|
|
Anschluss
Eingang
|
3
pol.Netzleitung mit Euroschutzkontaktstecker
|
|
Anschluss
Ausgang
|
Apparateklemmen
4mm, schraub- und steckbar
|
|
Einstellung
Ua
|
Wendelpotentiometer
|
|
Einstellung
Ia
|
Potentiometer
270°
|
|
Geräte-Eigenschaften
|
Linearregler
mit automatischer Betriebszustandsumschaltung CV/CC, Temperaturüberwachung,
Spannungs- und Stromregelung, kurzschlussfest
|
|
Kühlung
|
geregelte
Lüfterkühlung
|
|
Gewicht
|
14kg
|
|
Gehäuse
|
Tischgehäuse
|
|
Abmessungen
|
360x150x230
|
|
Schutzgrad/Klasse
|
IP30/I
|
|
RISU
konform
|
ja
|
|
Farbe
|
Front
RAL 7035 lichtgrau, Korpus RAL 7036 platingrau
|
|
Sonstiges
|
Massebuchse
an Front, reihen und parallelschaltbar, LED für Anzeige Übertemperatur
|
|

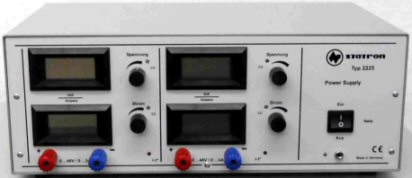

2225.3
|
|
|
Typ
|
2225.3
|
|
Kurzdaten
|
2x(0 -
48VDC / 0 - 3A)
|
|
Beschreibung
|
Gleichspannungsregler
|
|
Anzeigen
|
3½-stellige
LCD 13mm für Spannung und Strom je Quelle
|
|
Eingangsspannung
|
230VAC
50-60Hz
|
|
Trennung
Eingang/Ausgang
|
galvanisch
getrennt, erdfrei
|
|
Ausgangsspannung
|
2x 0...
48VDC
|
|
Ausgangsstrom
|
2x0...
3A
|
|
Ausgangsleistung
|
2x144W
|
|
Dauerleistung
|
2x144W
|
|
Kurzeitbelastbarkeit
|
2x144W
|
|
Spannungsstabilität
bei -7/+6% Netz
|
2mV
|
|
CV-Stabilität
Last 0-100%
|
50mV
|
|
CV-Restwelligkeit
Ueff
|
1mV
|
|
CC-Stabilität
bei -7/+6% Netz
|
3mA
|
|
CC-Stabilität
Last 0-100%
|
5mA
|
|
CC-Restwelligkeit
Ieff
|
2mA
|
|
Ausregelzeit
|
100µs
|
|
Kennlinie
|
Rechteck
|
|
Anschluss
Eingang
|
3
pol.Netzleitung mit Euroschutzkontaktstecker
|
|
Anschluss
Ausgang
|
Apparateklemmen
4mm, schraub- und steckbar
|
|
Einstellung
Ua
|
Wendelpotentiometer
|
|
Einstellung
Ia
|
Potentiometer
270°
|
|
Geräte-Eigenschaften
|
Linearregler
mit automatischer Betriebszustandsumschaltung CV/CC, Temperaturüberwachung,
Spannungs- und Stromregelung, kurzschlussfest
|
|
Kühlung
|
geregelte
Lüfterkühlung
|
|
Gewicht
|
14kg
|
|
Gehäuse
|
Tischgehäuse
|
|
Abmessungen
|
360x150x230
|
|
Schutzgrad/Klasse
|
IP30/I
|
|
RISU
konform
|
ja
|
|
Farbe
|
RAL 7035
lichtgrau
|
|
Sonstiges
|
Massebuchse
|
|

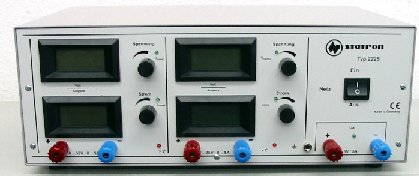

2225.4
|
|
|
Typ
|
2225.4
|
|
Kurzdaten
|
2x(0 - 35VDC / 0 - 5A) und
5V / 5A
|
|
Beschreibung
|
Gleichspannungsregler
und Festspannungsquelle
|
|
Anzeigen
|
3½-stellige
LCD 13mm für Spannung und Strom je Quelle
|
|
Eingangsspannung
|
230VAC
50-60Hz
|
|
Trennung
Eingang/Ausgang
|
galvanisch
getrennt, erdfrei
|
|
Ausgangsspannung
|
2x 0...
35VDC;5VDC
|
|
Ausgangsstrom
|
2x0...
5A;5A
|
|
Ausgangsleistung
|
2x175W;25W
|
|
Dauerleistung
|
2x175W;25W
|
|
Kurzeitbelastbarkeit
|
2x175W;25W
|
|
Spannungsstabilität
bei -7/+6% Netz
|
2mV
|
|
CV-Stabilität
Last 0-100%
|
40mV
|
|
CV-Restwelligkeit
Ueff
|
2mV
|
|
CC-Stabilität
bei -7/+6% Netz
|
3mA
|
|
CC-Stabilität
Last 0-100%
|
5mA
|
|
CC-Restwelligkeit
Ieff
|
25mA
|
|
Ausregelzeit
|
200µs
|
|
Kennlinie
|
Rechteck
|
|
Anschluss
Eingang
|
3
pol.Netzleitung mit Euroschutzkontaktstecker
|
|
Anschluss
Ausgang
|
Apparateklemmen
4mm, schraub- und steckbar
|
|
Einstellung
Ua
|
Wendelpotentiometer
10 Gang
|
|
Einstellung
Ia
|
Wendelpotentiometer
10 Gang
|
|
Geräte-Eigenschaften
|
Linearregler
mit automatischer Betriebszustandsumschaltung CV/CC, Temperaturüberwachung,
Spannungs- und Stromregelung, kurzschlussfest
|
|
Kühlung
|
geregelte
Lüfterkühlung
|
|
Gewicht
|
14kg
|
|
Gehäuse
|
Tischgehäuse
|
|
Abmessungen
|
360x150x230
|
|
Schutzgrad/Klasse
|
IP30/I
|
|
RISU
konform
|
ja
|
|
Farbe
|
RAL 7035
lichtgrau
|
|
Sonstiges
|
Massebuchse
|
|

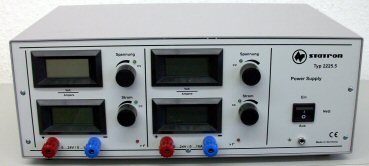

2225.5
|
|
|
Typ
|
2225.5
|
|
Kurzdaten
|
2x(0 -
24VDC / 0 - 10A)
|
|
Beschreibung
|
Gleichspannungsregler
|
|
Anzeigen
|
3½-stellige
LCD 13mm für Spannung und Strom je Quelle
|
|
Eingangsspannung
|
230VAC
50-60Hz
|
|
Trennung
Eingang/Ausgang
|
galvanisch
getrennt, erdfrei
|
|
Ausgangsspannung
|
2x 0...
24VDC
|
|
Ausgangsstrom
|
2x0...
10A
|
|
Ausgangsleistung
|
2x240W
|
|
Dauerleistung
|
2x240W
|
|
Kurzeitbelastbarkeit
|
2x240W
|
|
Spannungsstabilität
bei -7/+6% Netz
|
2mV
|
|
CV-Stabilität
Last 0-100%
|
50mV
|
|
CV-Restwelligkeit
Ueff
|
1mV
|
|
CC-Stabilität
bei -7/+6% Netz
|
3mA
|
|
CC-Stabilität
Last 0-100%
|
5mA
|
|
CC-Restwelligkeit
Ieff
|
25mA
|
|
Ausregelzeit
|
200µs
|
|
Kennlinie
|
Rechteck
|
|
Anschluss
Eingang
|
3
pol.Netzleitung mit Euroschutzkontaktstecker
|
|
Anschluss
Ausgang
|
Apparateklemmen
4mm, schraub- und steckbar
|
|
Einstellung
Ua
|
Wendelpotentiometer
|
|
Einstellung
Ia
|
Wendelpotentiometer
|
|
Geräte-Eigenschaften
|
Linearregler
mit automatischer Betriebszustandsumschaltung CV/CC, Temperaturüberwachung,
Spannungs- und Stromregelung, kurzschlussfest
|
|
Kühlung
|
geregelte
Lüfterkühlung
|
|
Gewicht
|
14kg
|
|
Gehäuse
|
Tischgehäuse
|
|
Abmessungen
|
360x150x230
|
|
Schutzgrad/Klasse
|
IP30/I
|
|
RISU
konform
|
ja
|
|
Farbe
|
RAL 7035
lichtgrau
|
|
Sonstiges
|
Massebuchse
|
|

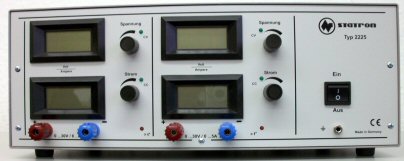

2225.6
|
|
|
Typ
|
2225.6
|
|
Kurzdaten
|
2x(0 -
30VDC / 0 - 5A)
|
|
Beschreibung
|
Gleichspannungsregler
|
|
Anzeigen
|
3½-stellige
LCD 13mm für Spannung und Strom je Quelle
|
|
Eingangsspannung
|
230VAC
50-60Hz
|
|
Trennung
Eingang/Ausgang
|
galvanisch
getrennt, erdfrei
|
|
Ausgangsspannung
|
2x (0...
30VDC)
|
|
Ausgangsstrom
|
2x(0...
5A)
|
|
Ausgangsleistung
|
2x150W
|
|
Dauerleistung
|
2x150W
|
|
Kurzeitbelastbarkeit
|
2x150W
|
|
Spannungsstabilität
bei -7/+6% Netz
|
2mV
|
|
CV-Stabilität
Last 0-100%
|
50mV
|
|
CV-Restwelligkeit
Ueff
|
1mV
|
|
CC-Stabilität
bei -7/+6% Netz
|
3mA
|
|
CC-Stabilität
Last 0-100%
|
5mA
|
|
CC-Restwelligkeit
Ieff
|
3mA
|
|
Ausregelzeit
|
200µs
|
|
Kennlinie
|
Rechteck
|
|
Anschluss
Eingang
|
3
pol.Netzleitung mit Euroschutzkontaktstecker
|
|
Anschluss
Ausgang
|
Apparateklemmen
4mm, schraub- und steckbar
|
|
Einstellung
Ua
|
Wendelpotentiometer
|
|
Einstellung
Ia
|
Potentiometer
270°
|
|
Geräte-Eigenschaften
|
Linearregler
mit automatischer Betriebszustandsumschaltung CV/CC, Temperaturüberwachung,
Spannungs- und Stromregelung, kurzschlussfest
|
|
Kühlung
|
geregelte
Lüfterkühlung
|
|
Gewicht
|
14kg
|
|
Gehäuse
|
Tischgehäuse
|
|
Abmessungen
|
360x150x230
|
|
Schutzgrad/Klasse
|
IP30/I
|
|
RISU
konform
|
ja
|
|
Farbe
|
RAL 7035
lichtgrau
|
|
Sonstiges
|
Massebuchse
|
|

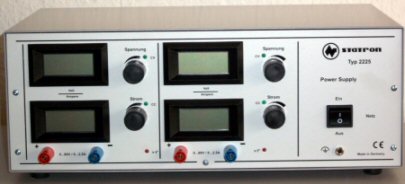

2225.9
|
|
|
Typ
|
2225.9
|
|
Kurzdaten
|
2x(0 -
60VDC / 0 - 2,5A)
|
|
Beschreibung
|
Doppelspannungsquelle
|
|
Anzeigen
|
3½-stellige
LCD 13mm für Spannung und Strom je Quelle
|
|
Eingangsspannung
|
230VAC
50-60Hz
|
|
Trennung
Eingang/Ausgang
|
galvanisch
getrennt, erdfrei
|
|
Ausgangsspannung
|
2x 0...
60VDC
|
|
Ausgangsstrom
|
2x0...
2,5A
|
|
Ausgangsleistung
|
2x150W
|
|
Dauerleistung
|
2x150W
|
|
Kurzeitbelastbarkeit
|
2x150W
|
|
Spannungsstabilität
bei -7/+6% Netz
|
2mV
|
|
CV-Stabilität
Last 0-100%
|
70mV
|
|
CV-Restwelligkeit
Ueff
|
2mV
|
|
CC-Stabilität
bei -7/+6% Netz
|
3mA
|
|
CC-Stabilität
Last 0-100%
|
3mA
|
|
CC-Restwelligkeit
Ieff
|
5mA
|
|
Ausregelzeit
|
200µs
|
|
Kennlinie
|
Rechteck
|
|
Anschluss
Eingang
|
3
pol.Netzleitung mit Euroschutzkontaktstecker
|
|
Anschluss
Ausgang
|
Sicherheitsbuchsen
4mm
|
|
Einstellung
Ua
|
Wendelpotentiometer
|
|
Einstellung
Ia
|
Wendelpotentiometer
|
|
Geräte-Eigenschaften
|
Linearregler
mit automatischer Betriebszustandsumschaltung CV/CC, Temperaturüberwachung,
Spannungs- und Stromregelung, kurzschlussfest
|
|
Kühlung
|
geregelte
Lüfterkühlung dadurch sehr leise
|
|
Gewicht
|
11kg
|
|
Gehäuse
|
Tischgehäuse
|
|
Abmessungen
|
360x150x230
|
|
Schutzgrad/Klasse
|
IP30/I
|
|
Farbe
|
Front
RAL 7035 lichtgrau, Korpus RAL 7036 platingrau
|
|
Sonstiges
|
Massebuchse
an Front
|
|

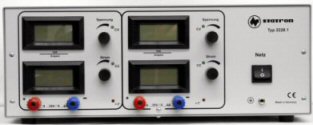

2228.1
|
|
|
Typ
|
2228.1
|
|
Kurzdaten
|
2x(0 -
35VDC / 0 - 4A)
|
|
Beschreibung
|
Gleichspannungsregler
|
|
Anzeigen
|
3½-stellige
LCD 13mm für Spannung und Strom je Quelle
|
|
Eingangsspannung
|
230VAC
50Hz
|
|
Trennung
Eingang/Ausgang
|
galvanisch
getrennt, erdfrei
|
|
Ausgangsspannung
|
2x0...
35VDC
|
|
Ausgangsstrom
|
2x0...
4A
|
|
Ausgangsleistung
|
2x140W
|
|
Dauerleistung
|
2x140W
|
|
Kurzeitbelastbarkeit
|
2x140W
|
|
Spannungsstabilität
bei -7/+6% Netz
|
2mV
|
|
CV-Stabilität
Last 0-100%
|
60mV
|
|
CV-Restwelligkeit
Ueff
|
2mV
|
|
CC-Stabilität
bei -7/+6% Netz
|
3mA
|
|
CC-Stabilität
Last 0-100%
|
3mA
|
|
CC-Restwelligkeit
Ieff
|
3mA
|
|
Ausregelzeit
|
100µs
|
|
Kennlinie
|
Rechteck
|
|
Anschluss
Eingang
|
3
pol.Netzleitung mit Euroschutzkontaktstecker
|
|
Anschluss
Ausgang
|
Apparateklemmen
4mm, schraub- und steckbar
|
|
Einstellung
Ua
|
Wendelpotentiometer
|
|
Einstellung
Ia
|
Potentiometer
270°
|
|
Geräte-Eigenschaften
|
Linearregler
mit automatischer Betriebszustandsumschaltung CV/CC, Temperaturüberwachung,
Spannungs- und Stromregelung, kurzschlussfest
|
|
Kühlung
|
geregelte
Lüfterkühlung
|
|
Gewicht
|
11kg
|
|
Gehäuse
|
Tischgehäuse
|
|
Abmessungen
|
360x150x230
|
|
Schutzgrad/Klasse
|
IP30/I
|
|
RISU
konform
|
ja
|
|
Farbe
|
RAL 7035
lichtgrau
|
|
Sonstiges
|
Massebuchse,
LED für Anzeige Übertemperatur, Ausgänge können in Reihe oder auch parallel
geschaltet werden
|
|
2228.5
|
|
|
Typ
|
2228.5
|
|
Kurzdaten
|
2x(0 - 24VDC / 0 - 10A)
und 5V / 5A
|
|
Beschreibung
|
Gleichspannungsregler
|
|
Anzeigen
|
3½-stellige
LCD 13mm für Spannung und Strom je Quelle,LED für 5V Quelle
|
|
Eingangsspannung
|
230VAC
50-60Hz
|
|
Trennung
Eingang/Ausgang
|
galvanisch
getrennt, erdfrei
|
|
Ausgangsspannung
|
2x0...
24V;5V
|
|
Ausgangsstrom
|
2x0...
10A;5A
|
|
Ausgangsleistung
|
2x120W;25W
|
|
Dauerleistung
|
2x120W;25W
|
|
Kurzeitbelastbarkeit
|
2x120W;25W
|
|
Spannungsstabilität
bei -7/+6% Netz
|
2mV
|
|
CV-Stabilität
Last 0-100%
|
50mV
|
|
CV-Restwelligkeit
Ueff
|
1mV
|
|
CC-Stabilität
bei -7/+6% Netz
|
3mA
|
|
CC-Stabilität
Last 0-100%
|
5mA
|
|
CC-Restwelligkeit
Ieff
|
3mA
|
|
Ausregelzeit
|
200µs
|
|
Kennlinie
|
Rechteck
|
|
Anschluss
Eingang
|
3
pol.Netzleitung mit Euroschutzkontaktstecker
|
|
Anschluss
Ausgang
|
Apparateklemmen
4mm, schraub- und steckbar
|
|
Einstellung
Ua
|
Wendelpotentiometer
|
|
Einstellung
Ia
|
Wendelpotentiometer
|
|
Geräte-Eigenschaften
|
Linearregler
mit automatischer Betriebszustandsumschaltung CV/CC, Temperaturüberwachung,
Spannungs- und Stromregelung, kurzschlussfest, zusätzliche
Festspannungsquelle
|
|
Kühlung
|
Zwangskühlung
|
|
Gewicht
|
14kg
|
|
Gehäuse
|
Tischgehäuse
|
|
Abmessungen
|
451x134x324
|
|
Schutzgrad/Klasse
|
IP30/I
|
|
RISU
konform
|
ja
|
|
Farbe
|
RAL 7035
lichtgrau
|
|
Sonstiges
|
Massebuchse
|
|
2229.1
|
|
|
Typ
|
2229.1
|
|
Kurzdaten
|
2x(0 -
40VDC / 0 - 2,5A)Analoganzeigen
|
|
Beschreibung
|
Gleichspannungsregler
|
|
Anzeigen
|
Analoginstrument
für Spannung und Strom je Quelle
|
|
Eingangsspannung
|
230VAC
50-60Hz
|
|
Trennung
Eingang/Ausgang
|
galvanisch
getrennt, erdfrei
|
|
Ausgangsspannung
|
2x0...
40VDC
|
|
Ausgangsstrom
|
2x0...
2,5A
|
|
Ausgangsleistung
|
2x100W
|
|
Dauerleistung
|
2x100W
|
|
Kurzeitbelastbarkeit
|
2x100W
|
|
Spannungsstabilität
bei -7/+6% Netz
|
20mV
|
|
CV-Stabilität
Last 0-100%
|
40mV
|
|
CV-Restwelligkeit
Ueff
|
2mV
|
|
CC-Stabilität
bei -7/+6% Netz
|
2,5mA
|
|
CC-Stabilität
Last 0-100%
|
5mA
|
|
CC-Restwelligkeit
Ieff
|
2mA
|
|
Ausregelzeit
|
100µs
|
|
Kennlinie
|
Rechteck
|
|
Anschluss
Eingang
|
3
pol.Netzleitung mit Euroschutzkontaktstecker
|
|
Anschluss
Ausgang
|
Apparateklemmen
4mm, schraub- und steckbar
|
|
Einstellung
Ua
|
Wendelpotentiometer
|
|
Einstellung
Ia
|
Potentiometer
270°
|
|
Geräte-Eigenschaften
|
Linearregler
mit automatischer Betriebszustandsumschaltung CV/CC, Spannungs- und
Stromregelung, kurzschlussfest, Tragegriff
|
|
Kühlung
|
Konvektion
|
|
Gewicht
|
8kg
|
|
Gehäuse
|
Tischgehäuse
|
|
Abmessungen
|
260x140x230
|
|
Schutzgrad/Klasse
|
IP30/I
|
|
RISU
konform
|
ja
|
|
Farbe
|
RAL 9005
schwarz/silber eloxiert
|
|
Sonstiges
|
Made in
Germany
|
|
2229.2
|
|
|
Typ
|
2229.2
|
|
Kurzdaten
|
2x(0 -
40VDC / 0 - 2,5A)Digitalanzeigen
|
|
Beschreibung
|
Gleichspannungsregler
|
|
Anzeigen
|
3½-stellige
LCD 13mm für Spannung und Strom je Quelle
|
|
Eingangsspannung
|
230VAC
50Hz
|
|
Trennung
Eingang/Ausgang
|
galvanisch
getrennt, erdfrei
|
|
Ausgangsspannung
|
2x0...
40VDC
|
|
Ausgangsstrom
|
2x0...
2,5A
|
|
Ausgangsleistung
|
2x100W
|
|
Dauerleistung
|
2x100W
|
|
Kurzeitbelastbarkeit
|
2x100W
|
|
Spannungsstabilität
bei -7/+6% Netz
|
2mV
|
|
CV-Stabilität
Last 0-100%
|
20mV
|
|
CV-Restwelligkeit
Ueff
|
2mV
|
|
CC-Stabilität
bei -7/+6% Netz
|
2,5mA
|
|
CC-Stabilität
Last 0-100%
|
5mA
|
|
CC-Restwelligkeit
Ieff
|
30mA
|
|
Ausregelzeit
|
100µs
|
|
Kennlinie
|
Rechteck
|
|
Anschluss
Eingang
|
3
pol.Netzleitung mit Euroschutzkontaktstecker
|
|
Anschluss
Ausgang
|
Apparateklemmen
4mm, schraub- und steckbar
|
|
Einstellung
Ua
|
Wendelpotentiometer
|
|
Einstellung
Ia
|
Potentiometer
270°
|
|
Geräte-Eigenschaften
|
Linearregler
mit automatischer Betriebszustandsumschaltung CV/CC, Spannungs- und
Stromregelung, kurzschlussfest, Tragegriff
|
|
Kühlung
|
Konvektion
|
|
Gewicht
|
8kg
|
|
Gehäuse
|
Tischgehäuse
|
|
Abmessungen
|
260x140x230
|
|
Schutzgrad/Klasse
|
IP30/I
|
|
RISU
konform
|
ja
|
|
Farbe
|
RAL 9005
schwarz/silber eloxiert
|
|
2229.5
|
|
|
|
|
|
Typ
|
2229.5
|
|
Kurzdaten
|
2x(0 - 32VDC / 0 - 3A) und
5V / 3A
|
|
Beschreibung
|
Gleichspannungsregler
und Festspannungsquelle
|
|
Anzeigen
|
3½-stellige
LCD 13mm für Spannung und Strom je Quelle
|
|
Eingangsspannung
|
230VAC
50-60Hz
|
|
Trennung
Eingang/Ausgang
|
galvanisch
getrennt, erdfrei
|
|
Ausgangsspannung
|
2x0...
32VDC;5VDC
|
|
Ausgangsstrom
|
2x0...
3,0A;3A
|
|
Ausgangsleistung
|
2x96W;15W
|
|
Dauerleistung
|
2x96W;15W
|
|
Kurzeitbelastbarkeit
|
2x96W;15W
|
|
Spannungsstabilität
bei -7/+6% Netz
|
20mV
|
|
CV-Stabilität
Last 0-100%
|
40mV
|
|
CV-Restwelligkeit
Ueff
|
2mV
|
|
CC-Stabilität
bei -7/+6% Netz
|
2,5mA
|
|
CC-Stabilität
Last 0-100%
|
5mA
|
|
CC-Restwelligkeit
Ieff
|
2mA
|
|
Ausregelzeit
|
100µs
|
|
Kennlinie
|
Rechteck
|
|
Anschluss
Eingang
|
3
pol.Netzleitung mit Euroschutzkontaktstecker
|
|
Anschluss
Ausgang
|
Apparateklemmen
4mm, schraub- und steckbar
|
|
Einstellung
Ua
|
Wendelpotentiometer
|
|
Einstellung
Ia
|
Wendelpotentiometer
|
|
Geräte-Eigenschaften
|
Linearregler
mit automatischer Betriebszustandsumschaltung CV/CC, Spannungs- und
Stromregelung, kurzschlussfest, Tragegriff
|
|
Kühlung
|
Konvektion
|
|
Gewicht
|
8,5kg
|
|
Gehäuse
|
Tischgehäuse
|
|
Abmessungen
|
260x140x230
|
|
Schutzgrad/Klasse
|
IP30/I
|
|
RISU
konform
|
ja
|
|
Farbe
|
RAL 9005
schwarz/silber eloxiert
|
|
2229.81
|
|
|
Typ
|
2229.81
|
|
Kurzdaten
|
0 - 30V
/ 0 - 3A ; +/- 15V / 0,5A ; 5V / 1A
|
|
Beschreibung
|
Mehrfachspannungsquelle
Gleichspannungsregler mit zusätzlichen Festspannungen
|
|
Anzeigen
|
3½-stellige
LCD 13mm Anzeigen für Spannung und Strom, LED CC/CV Betrieb
|
|
Eingangsspannung
|
230VAC
50-60Hz
|
|
Trennung
Eingang/Ausgang
|
galvanisch
getrennt, erdfrei
|
|
Ausgangsspannung
|
0 ...30V
; +/- 15V ; 5V
|
|
Ausgangsstrom
|
0 ...3A
; 0,5A ; 1A
|
|
Ausgangsstrom
Dauer
|
0 ...3A
; 0,5A ; 1A
|
|
Ausgangsleistung
|
110W
Gesamt
|
|
Dauerleistung
|
110W
Gesamt
|
|
Kurzeitbelastbarkeit
|
110W
Gesamt
|
|
Spannungsstabilität
bei -7/+6% Netz
|
15mV ;
10mV ; 5mV
|
|
CV-Stabilität
Last 0-100%
|
30mV
alle Quellen
|
|
CV-Restwelligkeit
Ueff
|
2mV alle
Quellen
|
|
CC-Stabilität
bei -7/+6% Netz
|
2,5mA
|
|
CC-Stabilität
Last 0-100%
|
5mA
|
|
CC-Restwelligkeit
Ieff
|
2mA
|
|
Ausregelzeit
|
100µs
|
|
Kennlinie
|
Rechteck;
fold back(Quelle 2+3)
|
|
Anschluss
Eingang
|
3 pol.
Netzleitung mit Euroschutzkontaktstecker
|
|
Anschluss
Ausgang
|
Apparateklemmen
4mm, schraub- und steckbar
|
|
Einstellung
Ua
|
Wendelpotentiometer
|
|
Einstellung
Ia
|
Potentiometer
270°
|
|
Geräte-Eigenschaften
|
Mehrfachspannungsquelle
Linearregler, Quelle 1 mit Trafoumschaltung, Festspannungen mit fold back
Kennlinie, LED Anzeigen für Ua Festspannungen
|
|
Kühlung
|
Konvektion
|
|
Gewicht
|
7kg
|
|
Gehäuse
|
Tischgerät
|
|
Abmessungen
|
260 x
140 x 230 mm
|
|
Schutzgrad/Klasse
|
IP 30 /
I
|
|
RISU
konform
|
ja
|
|
Farbe
|
RAL 7035
lichtgrau
|
|
Sonstiges
|
Tragegriff,
Massebuchse an Front;
|
|
2229.84
|
Typ
|
2229.84
|
|
Kurzdaten
|
Mehrfachspannungsquelle
6 fach
|
|
Beschreibung
|
Mehrfachspannungsquelle
0-30VDC/0-3A; 5VDC/1A; 12VDC/1A;24VDC/1A und +/-15V/1A
|
|
Anzeigen
|
LCD für
Quelle 1 3½-stellig 13mm; LED für Festspannungen
|
|
Eingangsspannung
|
230VAC
50Hz
|
|
Trennung
Eingang/Ausgang
|
galvanisch
getrennt, erdfrei
|
|
Ausgangsspannung
|
0-30V,
5V,12V,24V, +/-15V
|
|
Ausgangsstrom
|
0-3A,
Festspannungen je 1A
|
|
Spannungsstabilität
bei -7/+6% Netz
|
siehe
Datenblatt
|
|
CV-Stabilität
Last 0-100%
|
siehe
Datenblatt
|
|
CV-Restwelligkeit
Ueff
|
siehe
Datenblatt
|
|
Ausregelzeit
|
100µsec
|
|
Kennlinie
|
fold-back
|
|
Anschluss
Eingang
|
Netzleitung
mit Schutzkontaktstecker
|
|
Anschluss
Ausgang
|
4mm
Sicherheitsbuchsen
|
|
Einstellung
Ua
|
Quelle 1
Spannung mit Wendelpotentiometer
|
|
Einstellung
Ia
|
Quelle 1
Strom mit Potentiometer 270°
|
|
Geräte-Eigenschaften
|
Quelle 1
einstellbare Quelle und Festspannungen, Linearregler
|
|
Kühlung
|
Konvektion
|
|
Gewicht
|
9kg
|
|
Gehäuse
|
Tischgehäuse
Stahlblech mit 2 Stück Tragegriffe
|
|
Abmessungen
|
360 x
150 x 230
|
|
Schutzgrad/Klasse
|
IP 30 /
I
|
|
RISU
konform
|
ja
|
|
Farbe
|
Korpus
RAL 7036 und Front RAL 7035
|
|
Sonstiges
|
robuster
Aufbau
|
|
3225.1
|
|
|
Typ
|
3225.1
|
|
Kurzdaten
|
2x(0 -
30V / 0 - 2,5A); 0 - 40V / 1,5A; 5V / 3A
|
|
Beschreibung
|
Vierfachspannungsquelle
|
|
Anzeigen
|
3x3½-stellige
LCD 13mm umschaltbar Spannung Strom,1x LED für Ausgangsspannung
|
|
Eingangsspannung
|
230VAC
50-60Hz
|
|
Trennung
Eingang/Ausgang
|
galvanisch
getrennt, erdfrei
|
|
Ausgangsspannung
|
2x0...
30VDC;0... 40VDC;5VDC
|
|
Ausgangsstrom
|
2x0...
2,5A;0... 1,5A;3A
|
|
Ausgangsleistung
|
225W
|
|
Dauerleistung
|
225W
|
|
Kurzeitbelastbarkeit
|
225W
|
|
Spannungsstabilität
bei -7/+6% Netz
|
15mV
|
|
CV-Stabilität
Last 0-100%
|
30mV
|
|
CV-Restwelligkeit
Ueff
|
2mV
|
|
CC-Stabilität
bei -7/+6% Netz
|
2,5mA
|
|
CC-Stabilität
Last 0-100%
|
5mA
|
|
CC-Restwelligkeit
Ieff
|
2mA
|
|
Ausregelzeit
|
100µs
|
|
Kennlinie
|
U/I
Kennlinie
|
|
Anschluss
Eingang
|
3
pol.Netzleitung mit Euroschutzkontaktstecker
|
|
Anschluss
Ausgang
|
Sicherheitsbuchsen
4mm
|
|
Einstellung
Ua
|
Wendelpotentiometer
|
|
Einstellung
Ia
|
Wendelpotentiometer
|
|
Geräte-Eigenschaften
|
Linearregler
mit automatischer Betriebszustandsumschaltung CV/CC, Spannungs- und
Stromregelung,kurzschlußfest, zusätzlich Festspannungsquelle
|
|
Kühlung
|
geregelte
Lüfterkühlung dadurch sehr leise
|
|
Gewicht
|
16kg
|
|
Gehäuse
|
Tischgerät
|
|
Abmessungen
|
380x110x300
|
|
Schutzgrad/Klasse
|
IP30/I
|
|
RISU
konform
|
ja
|
|
Farbe
|
RAL 7035
lichtgrau
|
|
Sonstiges
|
LCD
Anzeigen umschaltbar, kurzschlußfest
|
|
3225.3
|
|
|
Typ
|
3225.3
|
|
Kurzdaten
|
2x(0 -
30V / 0 - 2,5A); 0 - 40V / 1,5A; 5V / 3A
|
|
Beschreibung
|
Vierfachspannungsquelle
|
|
Anzeigen
|
6x3½-stellige
LCD 13mm Anzeigen für Spannung und Strom,1x LED für Ausgangsspannung
|
|
Eingangsspannung
|
230VAC
50-60Hz
|
|
Trennung
Eingang/Ausgang
|
galvanisch
getrennt, erdfrei
|
|
Ausgangsspannung
|
2x0...
30VDC;0... 40VDC;5VDC
|
|
Ausgangsstrom
|
2x0...
2,5A;0... 1,5A;3A
|
|
Ausgangsleistung
|
225W
|
|
Dauerleistung
|
225W
|
|
Kurzeitbelastbarkeit
|
225W
|
|
Spannungsstabilität
bei -7/+6% Netz
|
15mV
|
|
CV-Stabilität
Last 0-100%
|
30mV
|
|
CV-Restwelligkeit
Ueff
|
2mV
|
|
CC-Stabilität
bei -7/+6% Netz
|
2,5mA
|
|
CC-Stabilität
Last 0-100%
|
5mA
|
|
CC-Restwelligkeit
Ieff
|
2mA
|
|
Ausregelzeit
|
100µs
|
|
Kennlinie
|
U/I
Kennlinie
|
|
Anschluss
Eingang
|
3
pol.Netzleitung mit Euroschutzkontaktstecker
|
|
Anschluss
Ausgang
|
Sicherheitsbuchsen
4mm
|
|
Einstellung
Ua
|
Wendelpotentiometer
|
|
Einstellung
Ia
|
Wendelpotentiometer
|
|
Geräte-Eigenschaften
|
Linearregler
mit automatischer Betriebszustandsumschaltung CV/CC, Spannungs- und
Stromregelung, kurzschlussfest, zusätzlich Festspannungsquelle
|
|
Kühlung
|
geregelte
Lüfterkühlung dadurch sehr leise
|
|
Gewicht
|
16,5kg
|
|
Gehäuse
|
Tischgerät
|
|
Abmessungen
|
380x160x300
|
|
Schutzgrad/Klasse
|
IP30/I
|
|
RISU
konform
|
ja
|
|
Farbe
|
RAL 7035
lichtgrau
|
|
Sonstiges
|
LCD
Anzeigen getrennt für Spannung und Strom
|
|
3225.71
|
|
|
Typ
|
3225.71
|
|
Kurzdaten
|
2x(0-30V
/ 0-4A); 0-40V / 0-3A; 5V/5A
|
|
Beschreibung
|
Vierfachspannungsquelle
|
|
Anzeigen
|
6 Stück
3½-stellige LCD 14mm Anzeigen für Spannung und Strom getrennt, LED für Festspannung
|
|
Eingangsspannung
|
230V +6%
/ -7% 50 Hz
|
|
Trennung
Eingang/Ausgang
|
galvanisch
getrennt erdfrei
|
|
Ausgangsspannung
|
2x(0...30V)
; 0...40V ; 5V
|
|
Ausgangsstrom
|
2x(0-4A)
; 0-3A ; 5A
|
|
Ausgangsstrom
Dauer
|
2x(0-4A)
; 0-3A ; 5A
|
|
Ausgangsleistung
|
385W
|
|
Dauerleistung
|
385 W
|
|
Kurzeitbelastbarkeit
|
385W
|
|
Spannungsstabilität
bei -7/+6% Netz
|
2mV
|
|
CV-Stabilität
Last 0-100%
|
40mV
|
|
CV-Restwelligkeit
Ueff
|
2mV
|
|
CC-Stabilität
bei -7/+6% Netz
|
2mA
|
|
CC-Stabilität
Last 0-100%
|
3mA
|
|
CC-Restwelligkeit
Ieff
|
2mA
|
|
Ausregelzeit
|
100µs
|
|
Kennlinie
|
Rechteck
für Quelle 1 bis 3;foldback für 5V Quelle 4
|
|
Anschluss
Eingang
|
3
pol.Netzleitung mit Euroschutzkontaktstecker
|
|
Anschluss
Ausgang
|
Apparateklemmen
4mm schraub- und steckbar
|
|
Einstellung
Ua
|
Wendelpotentiometer
|
|
Einstellung
Ia
|
Wendelpotentiometer
|
|
Geräte-Eigenschaften
|
Linearregler
mit Trafoumschaltung, Übertemperaturschutz, automatische Umschaltung CV/CC
Betrieb, Übertemperaturanzeige durch LED an Front
|
|
Kühlung
|
geregelte
Lüfterkühlung dadurch sehr leise
|
|
Gewicht
|
19kg
|
|
Gehäuse
|
Tischgerät
19" fähig mit Umbausatz Typ 6014.0 (bitte seperat bestellen)
|
|
Abmessungen
|
451 x
134 x 324
|
|
Schutzgrad/Klasse
|
IP 30/I
|
|
RISU
konform
|
ja
|
|
Farbe
|
RAL 7036
platingrau/RAL 7035 lichtgrau
|
|
Sonstiges
|
durch
Umbausatz 6014.0 kann das Gerät als 19" BGT eingesetzt werden
|
|
3226.3
|
|
|
Typ
|
3226.3
|
|
Kurzdaten
|
0-500V/50mA;0-50V/50mA;
0-8V/3A;0-12V/4A
|
|
Beschreibung
|
Vierfachspannungsquelle
stabilisiert 0-500V/50mA;0-50V/50mA; 0-8V/3A;0-12V/4A
|
|
Anzeigen
|
Analoganzeigen
für Spannung je Quelle
|
|
Eingangsspannung
|
230VAC
|
|
Trennung
Eingang/Ausgang
|
galvanisch
getrennt, erdfrei
|
|
Ausgangsspannung
|
0-500VDC;
0-50VDC; 0-8VDC; 0-12VDC
|
|
Ausgangsstrom
|
50mA;
50mA; 3A; 4A
|
|
Ausgangsleistung
|
100W
|
|
Spannungsstabilität
bei -7/+6% Netz
|
10mV ;
1mV; 1mV; 1mV
|
|
CV-Stabilität
Last 0-100%
|
15mV;
5mV; 40mV; 50mV
|
|
CV-Restwelligkeit
Ueff
|
15mV;
1mV; 1mV; 1mV
|
|
CC-Restwelligkeit
Ieff
|
0,6mA;
0,6mA; 15mA; 15mA
|
|
Ausregelzeit
|
100µs
|
|
Kennlinie
|
Rechteck
|
|
Anschluss
Eingang
|
Netzleitung
mit Schutzkontaktstecker
|
|
Anschluss
Ausgang
|
4mm
Sicherheitsbuchsen an Front
|
|
Einstellung
Ua
|
Potentiometer
270°
|
|
Einstellung
Ia
|
keine
|
|
Geräte-Eigenschaften
|
stabilisierte
Vierfachspannungsquelle, Linearregler mit Trafoumschaltung, kurzschlussfest,
alle Quellen gleichzeitig belastbar
|
|
Kühlung
|
geregelter
Lüfter
|
|
Gewicht
|
8kg
|
|
Gehäuse
|
Tischgehäuse
|
|
Abmessungen
|
380 x
115 x 300 mm
|
|
Schutzgrad/Klasse
|
IP 30 ;
I
|
|
Farbe
|
Korpus
RAL 7036, Front RAL 7035
|
|
Sonstiges
|
zusätzlich
PE Buchse an Front
|
|
3262.1
|
|
|
Typ
|
3262.1
|
|
Kurzdaten
|
2x (0 -
40V / 0 - 10A)
|
|
Beschreibung
|
Doppelspannungsquelle
|
|
Anzeigen
|
3½-stellige
LCD 13mm für Spannung und Strom, LED für CV, CC und Übertemperatur
|
|
Eingangsspannung
|
230VAC
50Hz
|
|
Trennung
Eingang/Ausgang
|
galvanisch
getrennt, erdfrei
|
|
Ausgangsspannung
|
2x (0...
40VDC)
|
|
Ausgangsstrom
|
2x (0...
10A)
|
|
Ausgangsstrom
Dauer
|
2x
(0-10A)
|
|
Ausgangsleistung
|
2x400W
|
|
Dauerleistung
|
2x400W
|
|
Kurzeitbelastbarkeit
|
2x400W
|
|
Spannungsstabilität
bei -7/+6% Netz
|
1mV
|
|
CV-Stabilität
Last 0-100%
|
3mV
|
|
CV-Restwelligkeit
Ueff
|
2mV
|
|
CC-Stabilität
bei -7/+6% Netz
|
1mA
|
|
CC-Stabilität
Last 0-100%
|
2mA
|
|
CC-Restwelligkeit
Ieff
|
4mA
|
|
Ausregelzeit
|
200µs
|
|
Kennlinie
|
U/I
Kennlinie
|
|
Anschluss
Eingang
|
3
pol.Netzleitung mit Euroschutzkontaktstecker
|
|
Anschluss
Ausgang
|
Apparateklemmen
4mm, schraub- und steckbar
|
|
Einstellung
Ua
|
Grob- und
Feinregler
|
|
Einstellung
Ia
|
Grob- und
Feinregler
|
|
Geräte-Eigenschaften
|
Linearregler
mit automatischer Betriebszustandsumschaltung CV/CC, Spannungs- und
Stromregelung, kurzschlussfest, Vorwahl der Ausgangsdaten
|
|
Kühlung
|
Lüfter
|
|
Gewicht
|
23kg
|
|
Gehäuse
|
Tischgerät
|
|
Abmessungen
|
443x134x410
|
|
Schutzgrad/Klasse
|
IP30/I
|
|
RISU konform
|
ja
|
|
Farbe
|
RAL 7036
platingrau/RAL 7035 lichtgrau
|
|
Sonstiges
|
Übertemperaturanzeige,
Massebuchse
|
3262.3
|
|
|
Typ
|
3262.3
|
|
Kurzdaten
|
2x (0 -
80V / 0 - 5A)
|
|
Beschreibung
|
Doppelspannungsquelle
|
|
Anzeigen
|
3½-stellige
LCD 13mm für Spannung und Strom, LED für CV, CC und Übertemperatur
|
|
Eingangsspannung
|
230VAC
50Hz
|
|
Trennung
Eingang/Ausgang
|
galvanisch
getrennt, erdfrei
|
|
Ausgangsspannung
|
2x (0...
80VDC)
|
|
Ausgangsstrom
|
2x (0...
5A)
|
|
Ausgangsstrom
Dauer
|
2x
(0-5A)
|
|
Ausgangsleistung
|
2x400W
|
|
Dauerleistung
|
2x400W
|
|
Kurzeitbelastbarkeit
|
2x400W
|
|
Spannungsstabilität
bei -7/+6% Netz
|
1mV
|
|
CV-Stabilität
Last 0-100%
|
3mV
|
|
CV-Restwelligkeit
Ueff
|
2mV
|
|
CC-Stabilität
bei -7/+6% Netz
|
1mA
|
|
CC-Stabilität
Last 0-100%
|
2mA
|
|
CC-Restwelligkeit
Ieff
|
4mA
|
|
Ausregelzeit
|
200µs
|
|
Kennlinie
|
U/I
Kennlinie
|
|
Anschluss
Eingang
|
3
pol.Netzleitung mit Euroschutzkontaktstecker
|
|
Anschluss
Ausgang
|
Apparateklemmen
4mm, schraub- und steckbar
|
|
Einstellung
Ua
|
Grob- und
Feinregler
|
|
Einstellung
Ia
|
Grob- und
Feinregler
|
|
Geräte-Eigenschaften
|
Linearregler
mit automatischer Betriebszustandsumschaltung CV/CC, Spannungs- und
Stromregelung, kurzschlussfest, Vorwahl der Ausgangsdaten
|
|
Kühlung
|
Lüfter
|
|
Gewicht
|
23kg
|
|
Gehäuse
|
Tischgerät
|
|
Abmessungen
|
443x134x410
|
|
Schutzgrad/Klasse
|
IP30/I
|
|
Farbe
|
RAL 7036
platingrau/RAL 7035 lichtgrau
|
|
Sonstiges
|
Übertemperaturanzeige,
Massebuchse
|
3262.4
|
|
|
|
|
|
|
Typ
|
3262.4
|
|
Kurzdaten
|
2 x
(0-60V/ 0-5A)
|
|
Beschreibung
|
Doppelspannungsquelle
|
|
Anzeigen
|
LCD
Anzeigen 3½ für Spannung und Strom getrennt
|
|
Eingangsspannung
|
230V 50Hz
- 60Hz
|
|
Trennung
Eingang/Ausgang
|
galvanisch
getrennt, erdfrei
|
|
Ausgangsspannung
|
2 x (0-60V)
|
|
Ausgangsstrom
|
2 x (0-5A)
|
|
Spannungsstabilität
bei -7/+6% Netz
|
1mV
|
|
CV-Stabilität
Last 0-100%
|
3mV
|
|
CV-Restwelligkeit
Ueff
|
2mV
|
|
CC-Stabilität
bei -7/+6% Netz
|
1mA
|
|
CC-Stabilität
Last 0-100%
|
2mA
|
|
CC-Restwelligkeit
Ieff
|
4mA
|
|
Ausregelzeit
|
100µs
|
|
Kennlinie
|
U/I
Kennlinie
|
|
Anschluss
Eingang
|
3 polige
Netzleitung mit Euro- Schutzkontaktstecker
|
|
Anschluss
Ausgang
|
4 mm
Sicherheitsbuchsen
|
|
Einstellung
Ua
|
Grob und
Feinregler
|
|
Einstellung
Ia
|
Grob und
Feinregler
|
|
Geräte-Eigenschaften
|
Auftischgerät,
elektronisch stabilisiert und kurzschlussfest
|
|
Kühlung
|
geregelter
Lüfter
|
|
Gewicht
|
23kg
|
|
Gehäuse
|
Stahlblechgehäuse
|
|
Abmessungen
|
451 x 134
x 410mm
|
|
Schutzgrad/Klasse
|
IP 30 / I
|
|
Farbe
|
RAL 7035
|
|
Sonstiges
|
Vorwahlschalter
zur Voreinstellung der Ausgangsdaten je Quelle
|
|
|
|
|
|
|
suchticker.de - die Seo Suchmaschine
