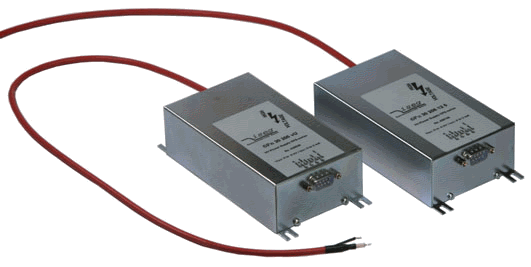

CPS ...................Hochspannungsmodule

Eigenschaften :

CPS - Serie im Kompakt-Gehäuse bis zu 30 kV bei max. 20W
CPS - Serie in
3HE-Eurokassette bis zu 15 kV bei max. 20W
Einsetzbar in
HV-Netzgeräten (THQ-Serie)
Integrierbar in
Vielkanalsysteme (MMC)
Polarität positiv + oder negativ – (ab Werk, bitte angeben)
Stabile Ausgangsspannung
Patentierte Resonanz-Wandler-Technik
Kleine Restwelligkeit
Geringe Störstrahlung
HV-Ausgang über HV-Kabel, 3HE-Kassette mit HV-Stecker
Versorgung über D-SUB 9 Stecker, Pfostenstecker oder H15-Leiste
Modifizierte Versionen auf Anfrage


Beschreibung :

Die Baureihe CPS umfaßt DC/DC-Hochspannungs-Module in einem kompakten Metallgehäuse oder in 3HE-Kassette. Der Verbraucher wird über Hochspannungskabel direkt oder in der Kassettenversion über HV-Stecker angeschlossen. Der Anschluß der Versorgungs- und Steuerspannungen erfolgt entsprechend der Gehäusevariante über D-SUB 9 Stecker, Pfostenstecker oder H15-Steckerleiste. Zur Einstellung der Hochspannung mittels externem Potentiometer steht eine Referenzspannung zur Verfügung. Die Fernsteuerung erfolgt über analog I/O. Angeschlossene Verbraucher werden durch ein ein-stellbares Strom- und Spannungs-Hardwarelimit und ein INHIBIT-Signal geschützt.





EPS

Datenblatt EPS Modul

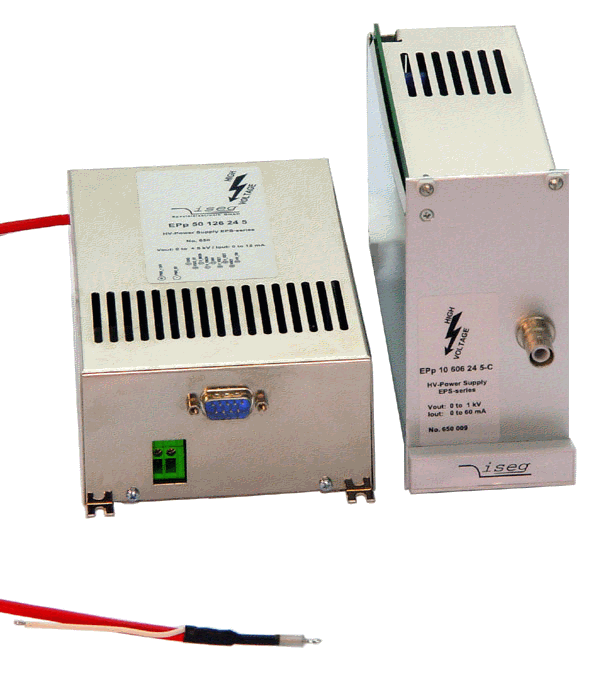

EPS ...................Hochspannungsmodule

Eigenschaften :

EPS- Serie in 3HE-Eurokassette oder Kompakt-Gehäuse: Hochspannungen bis zu 30 kV bei 60 W Ausgangsleistung
Einsetzbar in
HV-Netzgeräten (THQ-Serie)
Integrierbar in
Vielkanalsysteme (MMC)
Polarität positiv + oder negativ – (ab Werk, bitte angeben)
Hervorragende Regeldaten für Ausgangsspannung
Ausführung als Kondensatorlader (
Option CLD) mit hoher Wiederholgenauig-keit der Ladespannung bei hohen Ladefrequenzen
Patentierte Resonanz-Wandler-Technik, geringe Störstrahlung
Kleine Restwelligkeit
HV-Ausgang Kompakt-Gehäuse über HV-Kabel
HV-Ausgang 3HE-Eurokassette mit SHV- bzw. Lemo-Konnektor
Versorgung Kompakt-Box über D-SUB 9 Stecker und Schraubklemmen
Versorgung 3HE-Eurokassette über H15-Leiste
Modifizierte Versionen auf Anfrage


Beschreibung :

Die Baureihe EPS umfasst DC/DC-Hochspannungsmodule bis 30kV bei max. 60 W in einem montage-freundlichen kompakten Metallge-häuse oder 3HE-Eurokassette. Der Ausgang wird über ein eingegos-senes Hochspannungskabel direkt oder im 3HE-Gehäuse über HV-Konnektor ausgeführt. Zur Einstellung der Hochspannung mittels externem Potentiometer steht eine interne Referenzspannung zur Verfügung. Die Fernsteuerung kann über analoge Steuer- und Mo-nitorspannungen erfolgen. Angeschlossene Verbraucher werden durch ein einstellbares Strom- und Spannungslimit und ein INHIBIT-Signal geschützt.

 zu Modul CPS



 Datenblatt DPS Modul

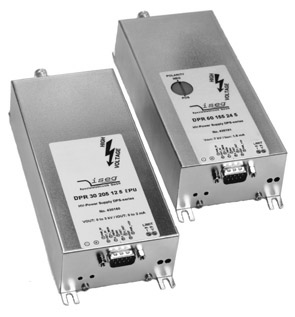

DPS ...................HV-Modul

Eigenschaften :

DPS-Serie in 3HE-Eurokassette oder Kompakt-Gehäuse:
Präzisionshochspannung bis zu
7 kV bei max. 12 W
Polarität positiv + oder negativ - , manuell im ganzen Bereich
und optional bis
3 kV über TTL Pegel umschaltbar
Hochstabile Ausgangsspannung
Spannungs- u. Stromlimits über Trimmer
Sehr kleine Restwelligkeit
Sehr geringe Störstrahlung
Anschlüsse über D-SUB 9 Stecker oder Pfostenstecker
Hochspannungsausgang über SHV oder HV-Kabel
Patentierte Resonanz-Wandler-Technik
Modifizierte Versionen auf Anfrage


Beschreibung :

Die Baureihe DPS umfaßt Präzisionshochspannungsmodule mit
Ausgangsspannungen bis 7 kV bei max. 12 W mit Polaritätsum-
schaltung in einem montagefreundlichen kompakten Gehäuse. Der
Hochspannungsausgang ist als Kabel oder als SHV-Stecker aus-
geführt. Der Anschluß der Versorgungs- und Steuerspannungen
erfolgt entsprechend der Gehäusevariante über einen D-SUB 9 Ste-
cker oder H15-Leiste. Zur Einstellung der Hochspannung mittels ex-
ternem Potentiometer steht eine Referenzspannung zur Verfügung.
Die Fernsteuerung kann über Steuer- und Monitorspannungen erfolgen.
Die Fernsteuerung erfolgt über analog I/O. Angeschlossene Ver-
braucher werden durch einstellbare Hardwarelimits für Spannung
und Strom geschützt. Unsere patentierte Resonanzwandlerschaltung
und das Metallgehäuse garantieren geringste Störstrahlung.
