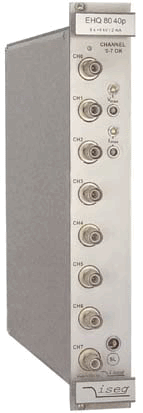

EHQ 8/F 0xxx ...................8 / 16 Kanal HV - Module

Eigenschaften :

8 oder 16 Kanäle mit gemeinsamen GND, in verschiedenen Versionen mit Spannungen bis zu 4 kV und Strömen bis zu 15 mA
Auf Anfrage auch andere Spannungs- / Stromkombinationen
Geringe Welligkeit ( < 10mVss )
Spannungseinstellung und -messung mit 16 Bit Auflösung
Strommessung mit 16 Bit Auflösung
Hardware Strom- und Spannungslimit pro Modul
Programmierbarer schneller Hardware Stromtrip pro Kanal
Weitere Schutzeinrichtungen, z.B. Sicherheitsschleife, Abschalten mit Rampe
Sehr kompakt (6 HE Eurokassette)
Jeder Kanal vollständig softwaregesteuert über CAN – Interface
Einfache System-Crates für bis zu 8 Module , mit Floating - PS (Spannung zwischen Modul-GND und PE &le 300 V)



 Datenblatt EHQ 8/F 2xxx

      Manual Multichannel HVPS EHQ

      EHQ F/2 0xxx

      EHQ 8/F 6xxx

      EHQ 8/F 0xxx





EHQ 8/F 2xxx ...................8 / 16 Kanal Floating HV-Module

Eigenschaften :

oder 16 Kanäle mit Floating GND, in HIGH PRECISION Ausführung
Ausgangsspannungen bis 1000 V und Ströme bis zu 15 mA
auf Anfrage auch andere Spannungs- / Stromkombinationen
Extrem hohe Stabilität der Ausgangsspannung (typ. < 10ppm)
Sehr niedrige Temperaturdrift der Ausgangsspannung (Ausführungen mit einem Tk von 1ppm/K verfügbar)
Geringste Welligkeit ( typ. < 5 mVss )
Strommessung mit bis zu 20 Bit Auflösung Spannungseinstellung und -messung mit bis zu 20 Bit Auflösung
Jeder Kanal potentialgetrennt (bis 400 V zum Nachbarkanal und bis 200 V zu C-GND)
Schutzeinrichtungen, z.B. Sicherheitsschleife, Hardware Stromlimit pro Kanal, Spannungslimit
Sehr kompakt (6 HE Eurokassette)
Jeder Kanal vollständig softwaregesteuert über CAN – Interface
Einfache System-Crates für bis zu 8 Module







 Datenblatt EHQ F/2 0xxx

      EHQ 8/F 6xxx

      EHQ 8/F 2xxx

      EHQ 8/F 0xxx

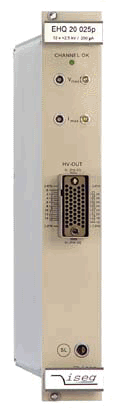

EHQ F/2 0xxx ...................16 / 32 Kanal HV - Module

Eigenschaften :

16 oder 32 Kanäle mit gemeisamen GND, in verschiedenen Versionen mit Spannungen bis zu 2,5 kV und Strömen bis zu 500 µA
Auf Anfrage auch andere Spannungs- / Stromkombinationen
Geringe Welligkeit ( < 10mVss )
Spannungseinstellung und -messung mit 16 Bit Auflösung
Strommessung mit 16 Bit Auflösung
Hardware Stromtrip und Spannungslimit pro Modul
Weitere Schutzeinrichtungen, z.B. Sicherheitsschleife, Abschalten mit Rampe, optional Schnellentladeschaltung für große Lastkapazitäten
Sehr kompakt (6 HE Eurokassette)
Jeder Kanal vollständig softwaregesteuert über CAN – Interface
Einfache System-Crates für bis zu 8 Module , mit Floating - PS (Spannung zwi-schen Modul-GND und PE &le 300 V)







 Datenblatt EHQ 8/F 6xxx

      EHQ 8/F 2xxx

      EHQ F/2 0xxx

      EHQ 8/F 0xxx



EHQ 8/F 6xxx ...................8 / 16 Kanal Floating HV-Module



Eigenschaften :

8 oder 16 Kanäle mit Floating GND, in verschiedenen Versionen mit Spannungen bis zu 4 kV und Strömen bis zu 15 mA
Auf Anfrage auch andere Spannungs- / Stromkombinationen
Optional 500 V Modul (EHQ 8405x_156 bzw. EHQ F405x_106) nur mit Spannungsregelung und Entladerelais
Geringe Welligkeit ( < 10mVss )
Spannungseinstellung und -messung mit 16 Bit Auflösung
Stromeinstellung und -messung mit 16 Bit Auflösung
Jeder Kanal potentialgetrennt (bis 2 kV zum Nachbarkanal und C-GND)
Hardware Strom- und Spannungslimit pro Modul
Weitere Schutzeinrichtungen, z.B. Sicherheitsschleife, Abschalten mit Rampe, optional INHIBIT pro Kanal
Sehr kompakt (6 HE Eurokassette)
Jeder Kanal vollständig softwaregesteuert über CAN – Interface
Einfache System-Crates für bis zu 8 Module
