Neuheit aus dem Hause HBS electronic:



ACS Wave

AC Quelle

      Download:  ACS-Control  USB/LAN-CD

      USB Driver

  Technische Beschreibung ACS PSII

  Manual ACS PS II



AC-Quellen mit Schaltnetzteil.

Wesentlich kleinere Bauform

Wesentlich geringeres Gewicht

Erweiterter Leistungsbereich

Grenzleistungsbereich mit akustischer Signalisierung*



Die bewährten Eigenschaften und technischen Details der Baureihe ACS bleiben voll erhalten!



Der erweiterte Leistungsbereich -Grenzleistungsbereich- kann für die Dauer von 1 Minute bei akustischer Signalisierung genutzt werden.

Beispiel: ACS PS II 800/1000 (6 A) Der Bereich 800 - 1000 VA ist der Grenzleistungsbereich, der für die Dauer von 1 Minute genutzt werden kann.

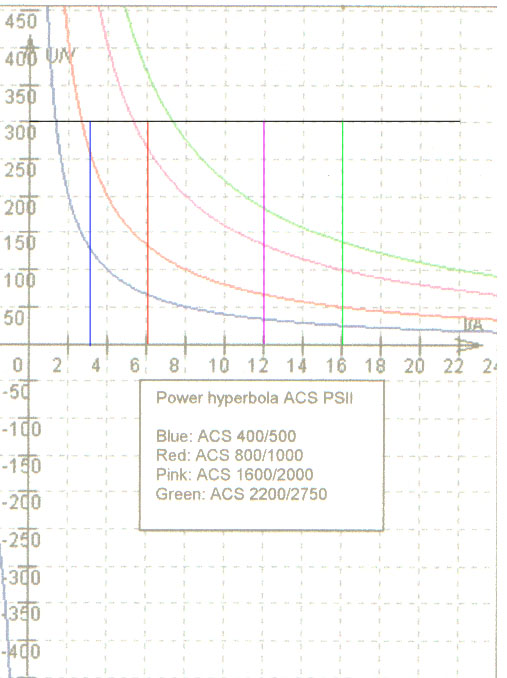

Leistungskurve ACS PSII

Leistungsklassen:

Bereich 3 A:       ACS PS II 400/500

Bereich 6 A:       ACS PS II 800/1000

Bereich 12 A:     ACSPS II 1600/2000

Bereich 16 A:     ACS PS II 2200/2750

Bereich 20 A:     ACS PS II 3000/3750

Bereich 30 A:     ACS PS II 4600/5750

Bereich 40 A:    ACS PS II 6000

Technische Beschreibung:

Konstantbetrieb : Spannung / Strom

AC-Bereich : 0 - 300 Vrms ( 700 Vrms Option )

DC-Bereich : 0 - 425 Volt DC ( 1kV Option )

Frequenz DC, 1 - 500 Hz ( 15 kHz Option )

DDS – Direct Digital Synthesis

Betrieb unter schwierigsten Bedingungen

Phasengetriggertes Einschalten

Externer Oszillatoreingang (Option)

Messung von: Vrms, Irms, Ipeak, P (W), VA, cos Phi, Crestfaktor

Senseleitungen zur Messwerterfassung

Lasttrennrelais

Option SEQ: 20 programmierbare und ablegbare Sequenzen zur Simulation und Prüfung

Softwaretool: ACS CONTROL

Lastrückspeisung



Typen ACS PS II



Typ

Leistung

Ausgangsspannung

Strom rms / Peak

ACS 400/500

500 VA *

0 - 300 Vrms / 425 Vdc

3,00 A / 8,0 A

ACS 800/1000

1000 VA *

0 - 300 Vrms / 425 Vdc

6,00 A / 20,0 A

ACS 1600/2000

2000 VA *

0 - 300 Vrms / 425 Vdc

12,00 A / 40,0 A

ACS 2200/2750

2750 VA *

0 - 300 Vrms / 425 Vdc

16,00 A / 60,00

ACS 3000/3750

3750 VA *

0 - 300 Vrms / 425 Vdc

20,00 A / 80,0 A

ACS 4600/5750

5750 VA *

0 - 300 Vrms / 425 Vdc

30,00 A / 100,0 A

ACS 6000

6000 VA

0 - 300 Vrms / 425 Vdc

40,00 A / 120,0 A

·       Erweiterter Leistungsbereich für 1 Minute

Typen ACS PS II - Dreiphasengeräte



Typ

Leistung

Ausgangsspannung

Strom rms / Peak

ACS 1200/1500

1500 VA *

3 x 0 - 300 Vrms / 425 Vdc

3 x 3,00 A / 8,0 A

ACS 2400/3000

3000 VA *

3 x 0 - 300 Vrms / 425 Vdc

3 x 6,00 A / 20,0 A

ACS 4800/6000

6000 VA *

3 x 0 - 300 Vrms / 425 Vdc

3 x 12,00 A / 40,0 A

ACS 6600/8250

8250 VA *

3 x 0 - 300 Vrms / 425 Vdc

3 x 16,00 A / 60,0 A

ACS 9000/3750

11250 VA *

3 x 0 - 300 Vrms / 425 Vdc

3 x 20,00 A / 80,0 A

ACS 13800/17250

17250 VA *

3 x 0 - 300 Vrms / 425 Vdc

3 x 30,00 A / 100,0 A

ACS 18000

18000 VA *

3 x 0 - 300 Vrms / 425 Vdc

3 x 40,00 A / 120,0 A



Option

Beschreibung



F1

Frequenzbereich 1 - 1000 Hz

F2

Frequenzbereich 1 - 2000 Hz

FX

Frequenzbereich bis 15000 Hz (bei reduzierten Ausgangsparametern)

HV

Ausgangsspannungsbereich
500 Vrms / 700 Vdc, Strom - 40 %

XHV

Ausgangsspannungsbereich
700 Vrms / 1000 Vdc, Strom - 50 %, Cpeak = 1,5 x Irms


Andere Spannungen auf Anfrage

T

Ext. Oszillatoreingang, galv. getrennt

IEEE 488

IEEE 488.2 Schnittstelle, Auflösung 12 Bit

USB, LAN

Schnittstellen USB, LAN (Option LAN inkl. USB)

SEQ

Sequenzprogrammierung z.B. für die Simulation von Flugzeugbordnetzen

RCC

Hochgeschindigkeitsstromregelung

AFL

Simulation Stromversorgung Flugfeldbeleuchtung durch schnelle Konstantstromregelung mit dynamischem Immenwiderstand und Softstart

 Technische Daten

Typ ACS PS II

400/500

800/1000

1600/2000

2200/2750

3000/3750

4600/5750

6000

Leistung (VA)

400 / 500

800/1000

1600/2000

2200/2750

3000/3750

4600/5750

60000

Ausgangsspannungsbereich

Standard

0-300VAC

0-425VDC

0-300VAC

0-425VDC

0-300VAC

0-425VDC

0-300VAC

0-425VDC

0-300VAC

0-425VDC

0-300VAC

0-425VDC

0-300VAC

0-425VDC

Ausgangsspannungsbereich (Option HV)

0-500VAC

0-700VDC

0-500VAC

0-700VDC

0-500VAC

0-700VDC

0-500VAC

0-700VDC

0-500VAC

0-700VDC

0-500VAC

0-700VDC

0-500VAC

0-700VDC

Ausgangsspannungsbereich

(Option XHV)

0-700VAC

0-1000VDC

0-700VAC

0-1000VDC

0-700VAC

0-1000VDC

0-700VAC

0-1000VDC

0-700VAC

0-1000VDC

0-700VAC

0-1000VDC

0-700VAC

0-1000VDC

Max. Strom rms

(Option HV)

(Option XHV)

3,0 A

1,8 A

1,5 A

6,0 A

3,6 A

3,0 A

12,0 A

7,2 A

6,0 A

16,0 A

9,6 A

8,0 A

20,0 A

12,0 A

10,0 A

30,0 A

18,0 A

15,0 A

40,0 A

24,0 A

20,0 A

Max. DC Strom

(Option HV)

(Option XHV)

3,0 A

1,8 A

1,5 A

6,0 A

3,6 A

3,0 A

12,0 A

7,2 A

6,0 A

16,0 A

9,6 A

8,0 A

20,0 A

12,0 A

10,0 A

30,0 A

18,0 A

15,0 A

40,0 A

24,0 A

20,0 A

Max. period. Spitzenstrom

(Option HV)

(Option XHV)

8,0 A

4,8 A

4,0 A

20,0 A

12,0 A

10,0 A

40,0 A

24,0 A

20,0 A

60,0 A

36,0 A

30,0 A

80,0A

48,0 A

40,0 A

100,0 A

60,0 A

50,0 A

120,0 A

72,0 A

60,0 A

Netzregelung

0,1%

0,1%

0,1%

0,1%

0,1%

0,1%

0,1%

Lastregelung @ Pnom

0,1%

0,1%

0,1%

0,1%

0,1%

0,1%

0,1%

Klirrfaktor @ Pnom bei Ohmscher Last

<0,2%

<0,2%

<0,2%

<0,2%

0,2%

0,2%

0,2%

Programmiergenauigkeit AC

0,1%

(10-400Hz)

0,1%

(10-400Hz)

0,1%

(10-400Hz)

0,1%

(10-400Hz)

0,1%

(10-400Hz)

0,1%

(10-400Hz)

0,1%

(10-400Hz)

Programmiergenauigkeit DC

0,1%

0,1%

0,1%

0,1%

0,1%

0,1%

0,1%

Programmiergenauigkeit Strom

0,2%

(40-400Hz)

0,2%

(40-400Hz)

0,2%

(40-400Hz)

0,2%

(40-400Hz)

0,2%

(40-400Hz)

0,2%

(40-400Hz)

0,2%

(40-400Hz)

Programmiergenauigkeit Frequenz

0,1Hz

0,1Hz

0,1Hz

0,1Hz

0,1Hz

0,1Hz

0,1Hz

Programmiergenauigkeit Phasenwinkel

0,1 °

0,1 °

0,1 °

0,1 °

0,1°

0,1°

0,1°

Frequenz Standard

Frequenz (Option F1)

Frequenz (Option F2)

Frequenz (Option FX)

500Hz

1 kHz

2 kHz

15 kHz

500Hz

1 kHz

2 kHz

15 kHz

500Hz

1 kHz

2 kHz

15 kHz

500Hz

1 kHz

2 kHz

15 kHz

500Hz

1 kHz

2 kHz

15 kHz

500Hz

1 kHz

2 kHz

15 kHz

500Hz

1 kHz

2 kHz

15 kHz

Ext. Oszillatoreingang

Frequenz Standard

Frequenz (Option F1)

Frequenz (Option F2)

Frequenz (Option FX)

20Vss

DC-500 Hz

DC-1 kHz

DC-2 kHz

DC-15 kHz

20Vss

DC-500 Hz

DC-1 kHz

DC-2 kHz

DC-15 kHz

20Vss

DC-500 Hz

DC-1 kHz

DC-2 kHz

DC-15 kHz

20Vss

DC-500 Hz

DC-1 kHz

DC-2 kHz

DC-15 kHz

20Vss

DC-500 Hz

DC-1 kHz

DC-2 kHz

DC-15 kHz

20Vss

DC-500 Hz

DC-1 kHz

DC-2 kHz

DC-15 kHz

20Vss

DC-500 Hz

DC-1 kHz

DC-2 kHz

DC-15 kHz

Spannungsmessung rms

0,2%

(40-400Hz)

0,2%

(40-400Hz)

0,2%

(40-400Hz)

0,2%

(40-400Hz)

0,2%

(40-400Hz)

0,2%

(40-400Hz)

0,2%

(40-400Hz)

Strommessung rms

0,2%

(40-400Hz)

0,2%

(40-400Hz)

0,2%

(40-400Hz)

0,2%

(40-400Hz)

0,2%

(40-400Hz)

0,2%

(40-400Hz)

0,2%

(40-400Hz)

Spitzenstrommessung

0,8%

0,8%

0,8%

0,8%

0,8%

0,8%

0,8%

Leistungsmessung

0,2%

(40-400Hz)

0,2%

(40-400Hz)

0,2%

(40-400Hz)

0,2%

(40-400Hz)

0,2%

(40-400Hz)

0,2%

(40-400Hz)

0,2%

(40-400Hz)

Ext. Oszillatoreingang mit galvanischer Trennung

Option

Option

Option

Option

Option

Option

Option

Schnittstellen mit galvanischer Trennung

RS232, IEEE488,USB,LAN

Option

RS232 standard

Option

RS232 standard

Option

RS232 standard

Option

RS232 standard

Option

RS232 standard

Option

RS232 standard

Option

RS232 standard

Eingangsspannung Standard     (Andere Spannungen auf Anfrage)

230VAC +/- 15%

115VAC +/- 10% 3x400VAC

230VAC +/- 15% 115VAC +/- 10%

3x400VAC

230VAC +/- 15%

115VAC +/- 10%

3x400VAC

230VAC +/- 15% 115VAC +/- 10%

3x400VAC

230VAC +/- 15%

115VAC +/- 10%

3x400VAC

230VAC +/- 15%

115VAC +/- 10%

3x400VAC

230VAC +/- 15%

115VAC +/- 10%

3x400VAC

Abmessungen und Gewicht

9’’ x 3U x 590mm

17,0 kg

19’’ x 3U x 590mm

19,0 kg

19’’ x 6U x 590mm

32,0 kg

19’’ x 6U x 590mm

34,0 kg

19’’ x 6U x 590mm

38,0 kg

19’’ x 12U

64,0 kg

19’’ x 12U

70,0 kg
