Produktbereich Sonderstromversorgungen
AC/DC- & DC/DC Wandler
Industrieversorgungen für hohe und höchste Anforderungen

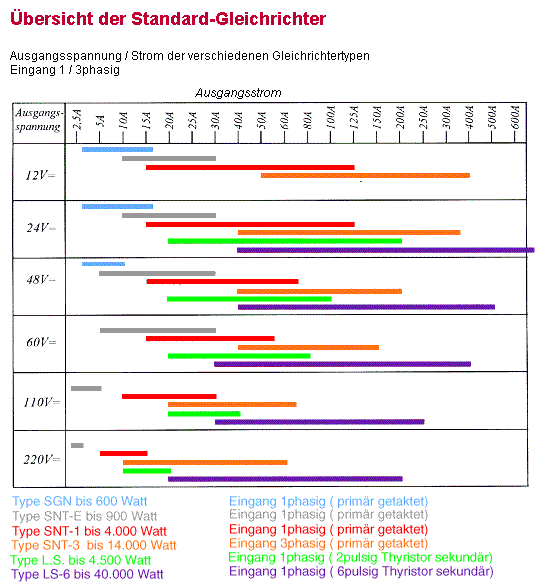

1. Gleichrichter 2. DC-Wandler Mehr: Hochleistungsquellen bis 1 MW
|
Gleichrichter I/U-geregelt |
||
|
|
|
Gleichrichter SGN Sekundär getaktete Gleichrichter 100Watt bis 550Watt |
|
Geräteausführung Analoge / Digitale Steuer-und Überwachungssystem mit Netzfilter, DC-Filter, Netztransformator und sekundärseitigen Schaltregler. Optische Meldungen / LED Betrieb ok.
Das System kann mit folgenden Bausteinen weiter ausgebaut werden.
3,5 stellige LCD-Instrumente
Ausbaufähig auch für 3-phasigen Netzeingang mit internen Spartrafo (3x 400/230V) Mechanische Ausführung Aufbau als Montageplattenversion IP00, 19" Volleinschub IP20, Wandgehäuse, Standgehäuse zb. Rittal "TS", Sarel "S6000", Sondergehäuse, Schutzarten zB. IP40 auf Anfrage
Gerätebeschreibung Das Lade/Netzgerät SGN ist ein I/U geregeltes Netzteil, daß eine einwandfreie Gleichspannung liefert. Diese Gleichspannung kann zum Laden der Batterien, sowie für die direkte Versorgung der Gleichstromverbraucher eingesetzt werden. Das Gerät besitzt eine galvanische Trennung zwischen der Ein- und Ausgangsspannung. Durch die elektronische Regel- und Überwachungseinrichtung ist das Gerät dauerkurzschluß-fest. Die Ausgangsspannung ist stabilisiert und bleibt bis zum max. Ausgangsstrom konstant. Der Ausgang ist gegen Verpolung geschützt. Das System dieses Lade/Netzgerätes ist sekundär getaktet. Durch einen Netztrafo wird eine niedrigere Wechselspannung erzeugt, die gleichgerichtet und gesiebt wird. Diese Gleichspannung wird durch einen Transistor in eine pulsbreitengesteuerte Rechteckspannung zerhackt und einer Diode mit LC-Filter zugeführt. Der Ausgang dieser Schaltungsordnung liefert wiederum eine Gleichspannung. Durch Variieren der pulsbreitengesteuerten Rechteckspannung wird die Ausgangsspannung geregelt. Diese Regelung wird durch eine OP-Schaltung durchgeführt, so daß der Ausgang stabil ist. Ebenso wird der Ausgangsstrom über-wacht und verändert die pulsbreitengesteuerte Rechteckspannung entsprechend. Diese Schaltung sorgt für eine gute Gleichspannung und hohe Betriebssicherheit. Der Gleichrichter der Baureihe SGN besitzt folgende Überwachungen und Anzeigeelemente. Melde-LED Betrieb ok. Standard: Potentialfreier Meldekontakt für Meldung "Betrieb" (Sammelstörung) | |
| Technische Daten | |
|
Eingangsspannung |
230V oder 110V AC |
|
Frequenz |
50/60Hz (45Hz bis 65Hz) (weitere Frequenzen auf Anfrage) |
|
Wirkungsgrad |
80 bis 92% je nach Ausgangsspannung und
Geräteleistung |
|
Betriebstemperatur |
-5°C bis +50°C |
|
Leistungen |
100 Watt bis 550 Watt |
|
Ausgangsspannung |
12V , 24V oder 48V |
|
Toleranz statisch |
+/- 0,3 bis 0,5% im gesamten Leistungsbereich |
|
Toleranz dynamisch |
-/+ 1% Lastsprung 10%-100%-10% |
|
Ausregelzeit |
1-3ms |
|
Ausgangströme |
3, 6, 10 oder 15Amp je nach Ausgangsspannung |
|
Kurzschluß |
1,01x Inenn (Strombgrenzt) |
|
Lastbereich |
100% Nennlast Dauer |
|
Regelung |
IU-Kennlinie DIN 41 772 |
|
Geräuschpegel |
<40dB (A) |
|
Potentialtrennung |
>2,7kV AC (Eingang/Ausgang) |
|
Funkentstörung |
EN 50091-2 / EN 55022 |
|
Sicherheit |
EN 50091-1 (BGV A2) |
|
|
Gleichrichter SNT-E Primär getaktete Gleichrichter | ||
|
Geräteausführung: Analoges / Digitales Steuer-und Überwachungssystem, Netzfilter, DC-Filter,
HF-Übertrager,
Optische Meldungen/LED
Das System kann mit folgenden Bausteinen weiter ausgebaut werden.
3,5 stellige LCD-Instrumente
Ausbaufähig auch für andere Spannungen zB. 3x 500V (mit internen Spartrafo) Mechanische Ausführung Aufbau als Montageplattenversion IP00, 19" Volleinschub IP20, Wandgehäuse,
Standgehäuse
Gerätebeschreibung Das Schaltnetzteil ist mit einem Mos-Fet-Transistor aufgebaut, und arbeitet als Eintaktfluß-wandler. Die Taktfrequenz liegt bei 40kHz, so daß die übertragene Energie über den Wandler-trafo mit einer Rechteckspannung übertragen wird. Der nachgeschaltete Gleichrichter richtet diese wieder gleich und wird mit einer pulsierenden Gleichspannung von 40kHz einem Siebund Glättungsfilter zugeführt. Die Ausgangsspannungs- und Stromwerte werden einer Steuerelektronik zugeführt, die die Pulsbreite des Mos-Fet-Transistors so steuert , daß sich eine stabile Ausgangsspannung einstellt. Dieses System ist mit verschiedenen Schutzeinrichtungen ausgerüstet. Der Transistor besitzt eine eigene elektronische Schutzschaltung, die den Transistor vor Überstrom schützt. Ein Stromwandler erfaßt den Eingangsstrom des Wandlertrafos. Bei zu hohem Eingangsstrom wird dies der Steuerelektronik gemeldet, die die Pulsbreite verkleinert, so daß der Eingangsstrom des Wandlertrafos nur einen max. Wert erreichen kann. Diese Maßnahme schützt den Wandlertrafo und den vorgeschalteten Transistor. Ein im Sekundärkreis eingebauter Stromshunt bildet die eigentliche Strombegrenzung im normalen Betrieb, so daß der Ausgangsstrom einen bestimmten vorgegebenen Wert nicht über-schreitet (Kurzschluß). Durch diese Maßnahme ist das ganze System absolut kurzschlußfest, sowohl bei kontinuierlicher und bei pulsender Last. Die Kühlung erfolgt durch natürliche Konvektion / Kühlkörper. Eine Netzeingangsspannungs-Überwachung schaltet das System bei zu hoher oder niedriger Spannung ab. Selbstverständlich besitzt dieses System eine Softstarteinrichtung, die das Auslösen der Netzautomaten beim Einschalten verhindert. Der Gleichrichter der Baureihe SNT-E besitzt folgende Überwachungen und Anzeigeelemente.
Standard: Potentialfreier Meldekontakt für Meldung “ Betrieb “ (Sammelstörung) | |||
| Technische Daten | |
|
Eingangsspannung |
230V oder 110V AC |
|
Frequenz |
50/60Hz (45Hz bis 65Hz) (weitere Frequenzen auf Anfrage) |
|
Wirkungsgrad |
80 bis 92% je nach Ausgangsspannung und
Geräteleistung |
|
Betriebstemperatur |
-5°C bis +50°C |
|
Leistungen |
300 Watt bis 800 Watt |
|
Ausgangsspannung |
von 24V bis 220V DC |
|
Toleranz statisch |
+/- 0,3 bis 0,5% im gesamten Leistungsbereich |
|
Toleranz dynamisch |
-/+ 1% Lastsprung 10%-100%-10% |
|
Ausregelzeit |
1-3ms |
|
Ausgangströme |
2,5, 5, 10, 15, 20, oder 25Amp je nach
Ausgangsspannung |
|
Kurzschluß |
1,01x Inenn (Strombegrenzt) |
|
Lastbereich |
100% Nennlast Dauer |
|
Regelung |
IU-Kennlinie DIN 41 772 |
|
Geräuschpegel |
<40dB (A) |
|
Potentialtrennung |
>2,7kV AC (Eingang/Ausgang) |
|
Funkentstörung |
EN 50091-2 / EN 55022 |
|
Sicherheit |
EN 50091-1 (BGV A2) |
|
|

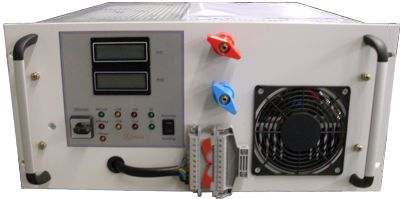

Gleichrichter SNT1L Primär getaktete Gleichrichter 600Watt bis 6kW |
|
Geräteausführung: Analoges / Digitales Steuer-und Überwachungssystem, Netzfilter, DC-Filter, HF-Übertrager, primärseitige Leistungsschalter (Vollbrücke) und sekundärseitiger Steuerung.
Optische Meldungen/LED
Das System kann mit folgenden Bausteinen weiter ausgebaut werden.
3,5 stellige LCD-Instrumente
Ausbaufähig auch für 3-phasigen Netzeingang mit internen Spartrafo (3x 400/230V) Mechanische Ausführung Aufbau als Montageplattenversion IP00, 19" Volleinschub IP20, Wandgehäuse, Standgehäuse zb. Rittal "TS", Sarel "S6000", Sondergehäuse, Schutzarten zB. IP40 oder höher auf Anfrage
Gerätebeschreibung Das Schaltnetzteil ist mit einer Mosfet-Transistorvollbrücke aufgebaut, und arbeitet als Gegentaktwandler. Die Taktfrequenz liegt bei 40kHz, so daß die übertragene Energie über den Wandlertrafo mit einer Rechteckspannung übertragen wird. Der nachgeschaltete Gleichrichter richtet diese wieder gleich und wird mit einer pulsierenden Gleichspannung von 40kHz einem Sieb- und Glättungsfilter zugeführt. Die Ausgangsspannungs- und Stromwerte werden einer Steuerelektronik zugeführt, die die Pulsbreite des Mosfet-Transistorsvollbrücke so steuert, daß sich eine stabile Ausgangsspannung einstellt. Dieses System ist mit verschiedenen Schutzeinrichtungen ausgerüstet. Die Vollbrücke besitzt eine eigene elektronische Schutzschaltung, die den Transistor vor Überstrom schützt. Ein Stromwandler erfaßt den Eingangsstrom des Wandlertrafos. Bei zu hohem Eingangsstrom wird dies der Steuerelektronik gemeldet, die die Pulsbreite verkleinert, so daß der Eingangsstrom des Wandlertrafos nur einen max. Wert erreichen kann. Diese Maßnahme schützt den Wandlertrafo und den vorgeschaltete Vollbrücke. Ein im Sekundärkreis eingebauter Stromshunt bildet die eigentliche Strombegrenzung im normalen Betrieb, so daß der Ausgangsstrom einen bestimmten vorgegebenen Wert nicht überschreitet (Kurzschluß). Durch diese Maßnahme ist das ganze System absolut kurzschlußfest, sowohl bei kontinuierlicher und bei pulsender Last. Durch einen thermisch geregelten Ventilator (Kugelgelagert) wird das Systems gekühlt. Eine zusätzliche Übertemperaturüberwachung schütz das System bei Ausfall des Lüfters oder bei zu hohen Umgebungstemperaturen. Eine Netzeingangsspannungs-Überwachung schaltet das System bei zu hoher oder niedriger Spannung ab. Selbstverständlich besitzt dieses System eine Softstarteinrichtung, die das Auslösen der Netzautomaten beim Einschalten verhindert. Der Gleichrichter der Baureihe SNT1L besitzt folgende Überwachungen und Anzeigeelemente.
Standard: Potentialfreier Meldekontakt für Meldung "Betrieb" (Sammelstörung) | |
| Technische Daten | |
|
Eingangsspannung |
230V AC 1-phasig (weitere Spannungen auf Anfrage) |
|
Frequenz |
50/60Hz (weitere Frequenzen auf Anfrage) |
|
Wirkungsgrad |
80 bis 92% je nach Ausgangsspannung und
Geräteleistung |
|
Betriebstemperatur |
-5°C bis +50°C |
|
Leistungen |
600 Watt bis 6kW |
|
Ausgangsspannung |
von 24V bis 600V DC |
|
Toleranz statisch |
+/- 0,3 bis 0,5% im gesamten Leistungsbereich |
|
Toleranz dynamisch |
-/+ 1% Lastsprung 10%-100%-10% |
|
Ausregelzeit |
1-3ms |
|
Ausgangströme |
5, 10, 15, 20, 40,60 bis 250Amp je nach
Ausgangsspannung |
|
Kurzschluß |
1,01x Inenn (Strombgrenzt) |
|
Lastbereich |
100% Nennlast Dauer |
|
Regelung |
IU-Kennlinie DIN 41 772 |
|
Geräuschpegel |
<46dB (A) |
|
Potentialtrennung |
>2,7kV AC (Eingang/Ausgang) |
|
Funkentstörung |
EN 50091-2 / EN 55022 |
|
Sicherheit |
EN 50091-1 (BGV A2) |
|
|
Gleichrichter SNT3 Primär getaktete Gleichrichter 3-phasig, |
|
Geräteausführung: Analoges / Digitales Steuer-und Überwachungssystem, 3-phasige Netzfilter,
3-phasige
Optische Meldungen/LED
Das System kann mit folgenden Bausteinen weiter ausgebaut werden.
3,5 stellige LCD-Instrumente
Ausbaufähig auch für andere Spannungen zB. 3x 500V (mit internen Spartrafo) Mechanische Ausführung Aufbau als Montageplattenversion IP00, 19" Volleinschub IP20, Wandgehäuse,
Standgehäuse
Gerätebeschreibung Das Schaltnetzteil ist mit einer IGBT-Vollbrücke aufgebaut, die im Gegentakt arbeitet. Die Taktfrequenz der Vollbrücke liegt bei 20kHz, so daß die übertragene Energie über den Wandlertrafo mit einer Rechteck-Wechselspannung übertragen wird. Der nachgeschaltete Gleichrichter richtet diese wieder gleich und wird mit einer pulsierenden Gleichspannung von 40kHz einem Sieb- und Glättungsfilter zugeführt. Die Ausgangsspannungs- und Stromwerte werden einer Steuerelektronik zugeführt, die die Pulsbreite der Vollbrücke so steuert, daß sich eine stabile Ausgangsspannung einstellt. Dieses System ist mit verschiedenen Schutzeinrichtungen ausgerüstet. Jeder Transistor in der Vollbrücke besitzt eine eigene elektronische Schutzschaltung, die den jeweiligen Transistor vor Überstrom schützt. Ein Stromwandler erfaßt den Eingangsstrom des Wandlertrafos. Bei zu hohem Eingangsstrom wird dies der Steuerelektronik gemeldet, die die Pulsbreite der Vollbrücke verkleinert, so daß der Eingangsstrom des Wandlertrafos nur einen max. Wert erreichen kann. Diese Maßnahme schützt den Wandlertrafo und indirekt die vorgeschaltete Gegentakt-Vollbrücke. Ein im Sekundärkreis eingebauter Stromshunt bildet die eigentliche Strombegrenzung im normalen Betrieb, so daß der Ausgangsstrom einen bestimmten Wert, der vorgegeben ist, nicht überschreitet. (Kurzschluß). Durch diese Maßnahme ist das ganze System absolut kurzschlußfest, sowohl bei kontinuierlicher und bei pulsender Last. Eine Temperaturüberwachung mit thermostatisch gesteuerten Ventilator und Übertemperaturmeldung geben dem System auch bei hohen Temperaturen Schutz. Eine 3-phasige Netzeingangsspannungs-Überwachung schaltet das System bei zu hoher oder niedriger Spannung ab, auch bei Ausfall eine Netzphase. Selbstverständlich besitzt dieses System eine Softstarteinrichtung, die das Auslösen der Netzautomaten beim Einschalten verhindert. Der Gleichrichter der Baureihe SNT3 besitzt folgende Überwachungen und Anzeigeelemente.
Standard: Potentialfreier Meldekontakt für Meldung "Betrieb" (Sammelstörung) | |
| Technische Daten | |
|
Eingangsspannung |
3x400V AC 3-phasig (weitere Spannungen auf Anfrage) |
|
Frequenz |
50/60Hz (weitere Frequenzen auf Anfrage) |
|
Wirkungsgrad |
80 bis 92% je nach Ausgangsspannung und
Geräteleistung |
|
Betriebstemperatur |
-5°C bis +50°C |
|
Leistungen |
1,5kW bis 20kW |
|
Ausgangsspannung |
von 24V bis 600V DC |
|
Toleranz statisch |
+/- 0,3 bis 0,5% im gesamten Leistungsbereich |
|
Toleranz dynamisch |
-/+ 1% Lastsprung 10%-100%-10% |
|
Ausregelzeit |
1-3ms |
|
Ausgangströme |
5, 10, 15, 20, 40,60 bis 600Amp je nach
Ausgangsspannung |
|
Kurzschluß |
1,01x Inenn (Strombgrenzt) |
|
Lastbereich |
100% Nennlast Dauer |
|
Regelung |
IU-Kennlinie DIN 41 772 |
|
Geräuschpegel |
<46dB (A) |
|
Potentialtrennung |
>2,7kV AC (Eingang/Ausgang) |
|
Funkentstörung |
EN 50091-2 / EN 55022 |
|
Sicherheit |
EN 50091-1 (BGV A2) |
1. Gleichrichter 2. DC-Wandler
 |
 |
|
|

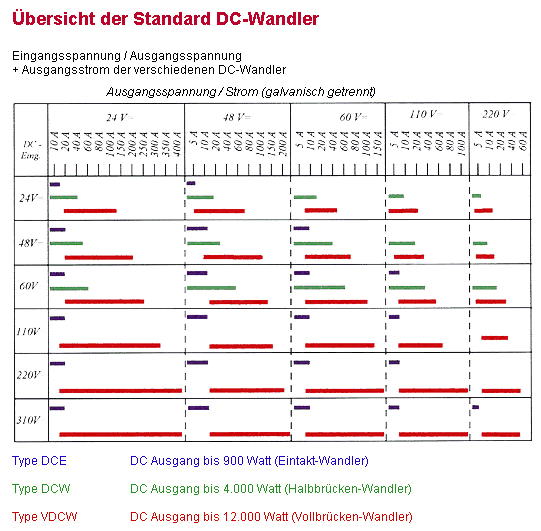

DC-DC Wandler DC-E Getaktete DC-DC Wandler | ||
|
Geräteausführung: Analoges/digitales Steuer-und Überwachungssystem, DC-Eingangs und
DC-Ausgangsfilter,
Optische Meldungen/LED
Das System kann mit folgenden Bausteinen weiter ausgebaut werden.
3,5 stellige LCD-Instrumente
Mechanische Ausführung Aufbau als Montageplattenversion IP00, 19" Volleinschub IP20, Wandgehäuse,
Standgehäuse
Gerätebeschreibung Der Wandler ist mit einem Mos-Fet-Transistor aufgebaut, und arbeitet als Eintaktflußwandler Die Taktfrequenz liegt bei 40kHz, so daß die übertragene Energie über den Wandlertrafo mit einer Rechteckspannung übertragen wird. Der nachgeschaltete Diodengleichrichter richtet diese wieder gleich und wird mit einer pulsierenden Gleichspannung von 40kHz einem Siebund Glättungsfilter zugeführt. Die Ausgangsspannungs- und Stromwerte werden einer Steuerelektronik zugeführt, die die Pulsbreite des Mos-Fet-Transistors so steuert , daß sich eine stabile Ausgangsspannung einstellt. Dieses System ist mit verschiedenen Schutzeinrichtungen ausgerüstet. Der Transistor besitzt eine eigene elektronische Schutzschaltung, die den Transistor vor Überstrom schützt. Ein Stromwandler erfaßt den Eingangsstrom des Wandlertrafos. Bei zu hohem Eingangsstrom wird dies der Steuerelektronik gemeldet, die die Pulsbreite verkleinert, so daß der Eingangsstrom des Wandlertrafos nur einen max. Wert erreichen kann. Diese Maßnahme schützt den Wandlertrafo und den vorgeschalteten Transistor. Ein im Sekundärkreis eingebauter Stromshunt bildet die eigentliche Strombegrenzung im normalen Betrieb, so daß der Ausgangsstrom einen bestimmten vorgegebenen Wert nicht über schreitet (Kurzschluß). Durch diese Maßnahme ist das ganze System absolut kurzschlußfest, sowohl bei kontinuierlicher und bei pulsender Last. Die Kühlung erfolgt durch natürliche Konvektion / Kühlkörper. Eine DC-Eingangsspannungs-Überwachung schaltet das System bei zu hoher oder niedriger Spannung ab. Selbstverständlich besitzt dieses System eine Softstarteinrichtung, die das Auslösen der Netzautomaten beim Einschalten verhindert. Der DC-Wandler der Baureihe DC-E besitzt folgende Überwachungen und Anzeigeelemente.
Standard: Potentialfreier Meldekontakt für Meldung "Betrieb" (Sammelstörung) | |||
| Technische Daten | |
|
Eingangsspannung |
24V, 36V, 48V,60V, 110V, 220V oder 325 DC -16% bis +25% |
|
Frequenz |
50/60Hz (45Hz bis 65Hz) (weitere Frequenzen auf Anfrage) |
|
Wirkungsgrad |
80 bis 92% je nach Ausgangsspannung und
Geräteleistung |
|
Betriebstemperatur |
-5°C bis +50°C |
|
Leistungen |
300 Watt bis 800 Watt |
|
Ausgangsspannung |
von 24V bis 220V |
|
Toleranz statisch |
+/- 0,3 bis 0,5% im gesamten Leistungsbereich |
|
Toleranz dynamisch |
-/+ 1% Lastsprung 10%-100%-10% |
|
Ausregelzeit |
1-3ms |
|
Ausgangströme |
2,5, 5, 10, 15, 20, oder 25Amp je nach
Ausgangsspannung |
|
Kurzschluß |
1,01x Inenn (Strombgrenzt) |
|
Lastbereich |
100% Nennlast Dauer |
|
Regelung |
IU-Kennlinie DIN 41 772 |
|
Geräuschpegel |
<40dB (A) |
|
Potentialtrennung |
>2,7kV AC (Eingang/Ausgang) |
|
Funkentstörung |
EN 50091-2 / EN 55022 |
|
Sicherheit |
EN 50091-1 (BGV A2) |
|
|

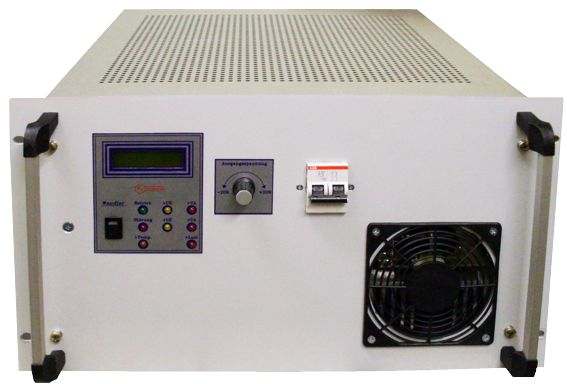

DC-DC Wandler VDCW Getaktete DC-DC Wandler | ||
|
Geräteausführung: Analoges / Digitales Steuer-und Überwachungssystem, DC-Eingangsfilter und
DCAusgangsfilter, HF-Übertrager, primärseitige Leistungsschalter (Vollbrücke)
und
Optische Meldungen/LED
Das System kann mit folgenden Bausteinen weiter ausgebaut werden.
3,5 stellige LCD-Instrumente
Mechanische Ausführung Aufbau als Montageplattenversion IP00, 19" Volleinschub IP20, Wandgehäuse,
Standgehäuse
Gerätebeschreibung Der Wandler ist mit einer Mosfet-Transistorvollbrücke aufgebaut, und arbeitet als Gegentakt-wandler. Die Taktfrequenz liegt bei 40kHz, so daß die übertragene Energie über den Wandler-trafo mit einer Rechteckspannung übertragen wird. Der nachgeschaltete Diodengleichrichter richtet diese wieder gleich und wird mit einer pulsierenden Gleichspannung von 40kHz einem Sieb- und Glättungsfilter zugeführt. Die Ausgangsspannungs- und Stromwerte werden einer Steuerelektronik zugeführt, die die Pulsbreite des Mosfet-Transistorsvollbrücke so steuert, daß sich eine stabile Ausgangsspannung einstellt. Dieses System ist mit verschiedenen Schutzeinrichtungen ausgerüstet. Die Vollbrücke besitzt eine eigene elektronische Schutzschaltung, die den Transistor vor Überstrom schützt. Ein Stromwandler erfaßt den Eingangsstrom des Wandlertrafos. Bei zu hohem Eingangsstrom wird dies der Steuerelektronik gemeldet, die die Pulsbreite verkleinert, so daß der Eingangsstrom des Wandlertrafos nur einen max. Wert erreichen kann. Diese Maßnahme schützt den Wandlertrafo und den vorgeschaltete Vollbrücke. Ein im Sekundärkreis eingebauter Stromshunt bildet die eigentliche Strombegrenzung im normalen Betrieb, so daß der Ausgangsstrom einen bestimmten vorgegebenen Wert nicht über-schreitet (Kurzschluß). Durch diese Maßnahme ist das ganze System absolut kurzschlußfest, sowohl bei kontinuierlicher und bei pulsender Last. Durch einen thermisch geregelten Ventilator (Kugelgelagert) wird das Systems gekühlt. Eine zusätzliche Übertemperaturüberwachung schütz das System bei Ausfall des Lüfters oder bei zu hohen Umgebungstemperaturen. Eine Netzeingangsspannungs-Überwachung schaltet das System bei zu hoher oder niedriger Spannung ab. Selbstverständlich besitzt dieses System eine Softstarteinrichtung, die das Auslösen der Netzautomaten beim Einschalten verhindert. Der DC-Wandler der Baureihe VDCW besitzt folgende Überwachungen und Anzeigeelemente.
Standard: Potentialfreier Meldekontakt für Meldung "Betrieb" (Sammelstörung) | |||
| Technische Daten | |
|
Eingangsspannung |
24V, 36V, 48V, 60V, 110V, 220V, 350V, 500V oder 750V DC |
|
Frequenz |
50/60Hz (45Hz bis 65Hz) (weitere Frequenzen auf Anfrage) |
|
Wirkungsgrad |
80 bis 92% je nach Ausgangsspannung und
Geräteleistung |
|
Betriebstemperatur |
-5°C bis +50°C |
|
Leistungen |
1kW bis 20kW |
|
Ausgangsspannung |
von 24V bis 600V DC |
|
Toleranz statisch |
+/- 0,3 bis 0,5% im gesamten Leistungsbereich |
|
Toleranz dynamisch |
-/+ 1% Lastsprung 10%-100%-10% |
|
Ausregelzeit |
1-3ms |
|
Ausgangströme |
5, 10, 15, 20, 40,60 bis 600Amp je nach
Ausgangsspannung |
|
Kurzschluß |
1,01x Inenn (Strombgrenzt) |
|
Lastbereich |
100% Nennlast Dauer |
|
Regelung |
IU-Kennlinie DIN 41 772 |
|
Geräuschpegel |
<46dB (A) |
|
Potentialtrennung |
>2,7kV AC (Eingang/Ausgang) |
|
Funkentstörung |
EN 50091-2 / EN 55022 |
|
Sicherheit |
EN 50091-1 (BGV A2) |
